前言

上次挖水星路由器，没有机会恢复Vxworks符号表，因为固件内部已经抹除了符号表了(其实没有完全抹掉，下面会讲)，当时只能硬啃库函数和自定义函数，而且不太熟悉rtos的http相关服务是怎么写的，就没有搞出来什么，

这次做题(Nepctf-火眼金睛)遇到一个vxworks带有符号表的题目（没错又是基于水星路由器的固件出的题），这道硬件题本身只需要在vxworks符号表里面找到一个奇怪的函数名（眼睛确实快看出火星子了）然后base32解密即可出flag，但我当时觉得这是个尝试符号表恢复的好机会，所以就赶紧实战恢复了一下，恢复完看到提示才发现只需要找个奇怪的函数名，不过学习了一下相关方法，不亏的

本次使用的文件：http://ba1100n.tech/stroage/attachment.7z

本次恢复使用的脚本https://github.com/0xba1100n/VxhunterIDAForkForPython3HighVersion

寻找主要文件与符号表

vxworks的主程序只有一个，这是最重要的一个文件，其与符号表是分离的，所以还要找符号表（有没有要看运气）

首先binwalk -Me 解包，看到这样，名字缺失的情况，就猜到又是vxworks了

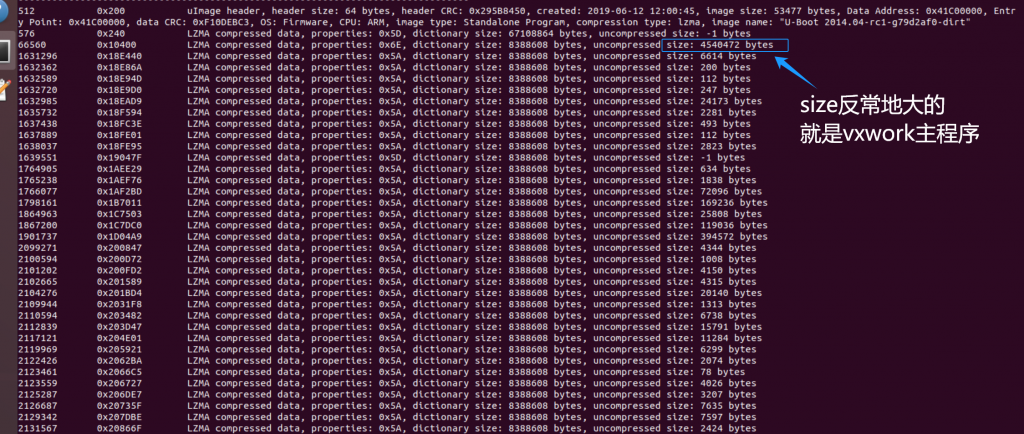

仔细观察binwalk显示的内容，还会发现一些有趣的东西：

主程序在这里，由于位置在固件的0x10400处所以会被命名为10400

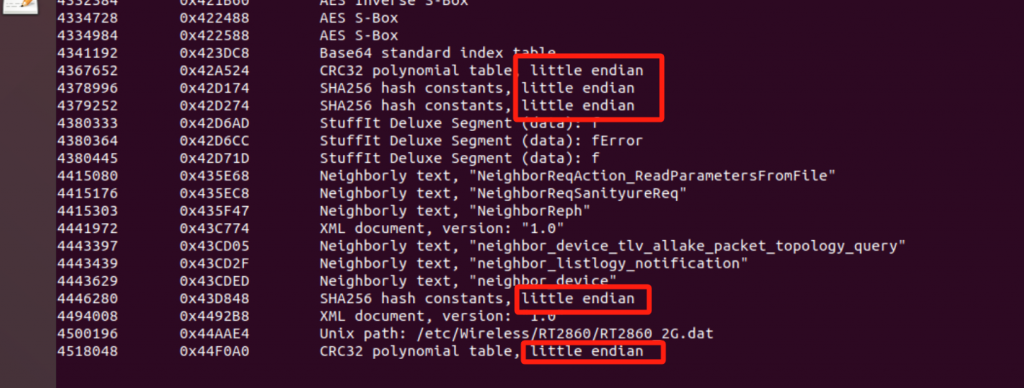

固件内部以小端序为主

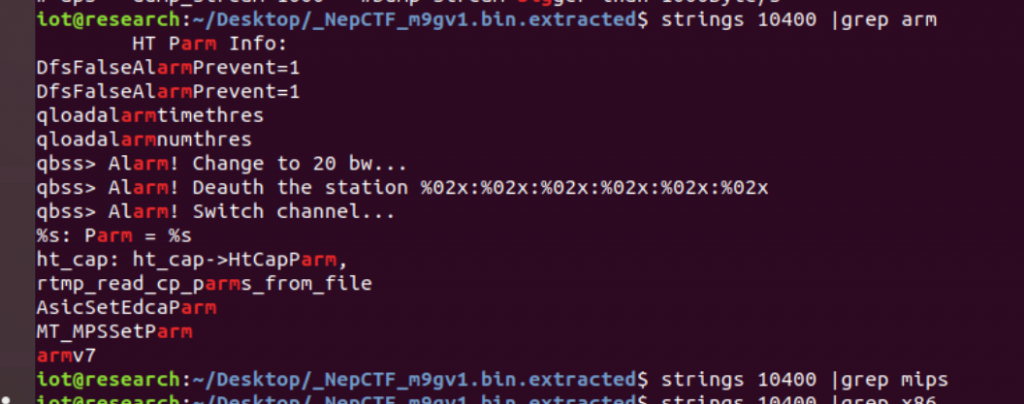

其架构为armv7

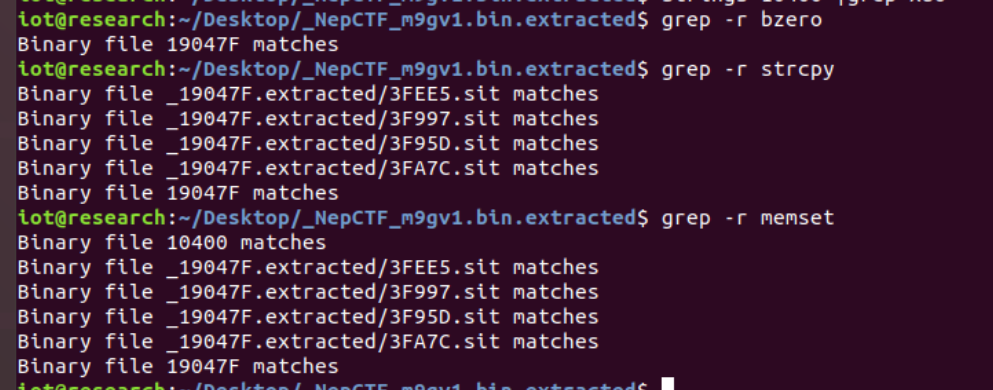

然后grep一些函数名称，可以发现都位于19047F

（当然有些会把所有库函数静态编译后的符号抹掉，但保留自定义函数的符号，比如水星的mw3xx系列路由）

综合以上，我们收集到了如下信息：

主程序是10400，架构armv7，小端序

符号表存在且位于19047F

vxworks符号表恢复原理

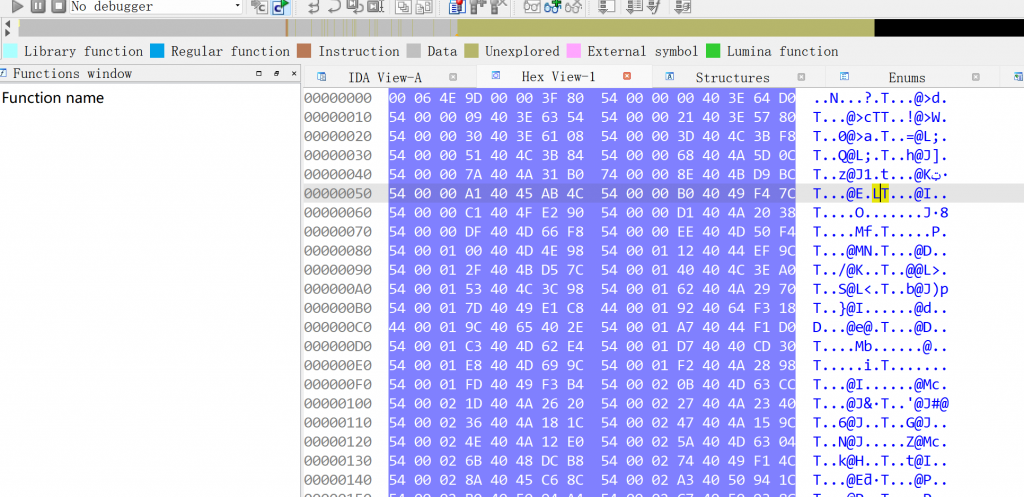

打开hex视窗，会发现符号表里存放的内容，看起来有种整齐的感觉，让人想到了windows上的IAT、linux上的plt、got

开头的00 06 4E 9D实际上指示了函数偏移表+符号表的大小

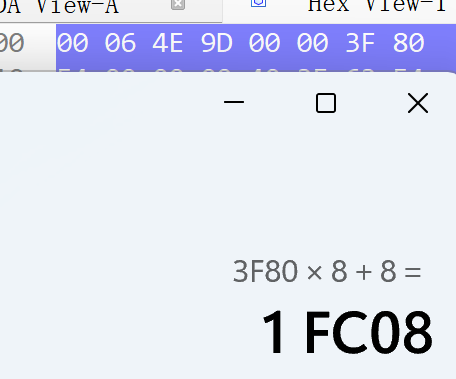

00 00 3F 80 指示了函数偏移表的大小，需要x8+8才是真实的大小值

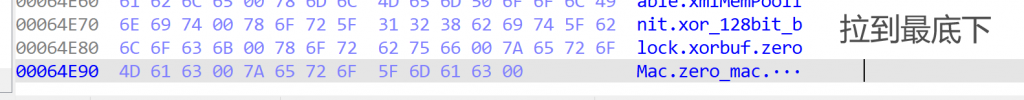

其正是函数偏移表、函数符号表的分界线

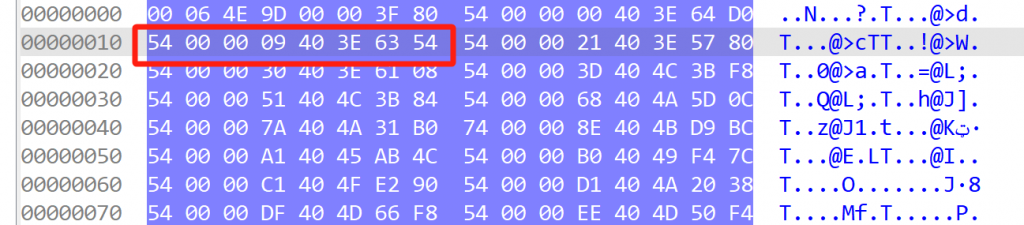

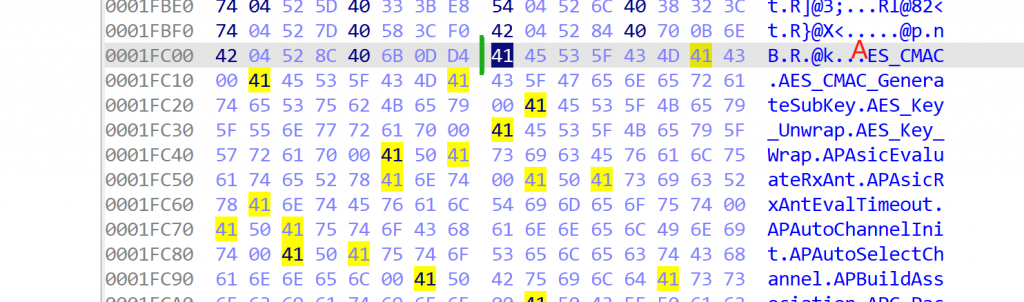

以函数AES_CMAC_GenerateSubKey为例,上图显示其是函数符号表的第二个函数，那就在函数偏移表第二个位置处找到它

其记录了两个偏移量：0x54000009(符号表内函数名称的存放偏移) 0x403E6354(主文件内函数的偏移)

这些都是内存加载时的真实偏移量

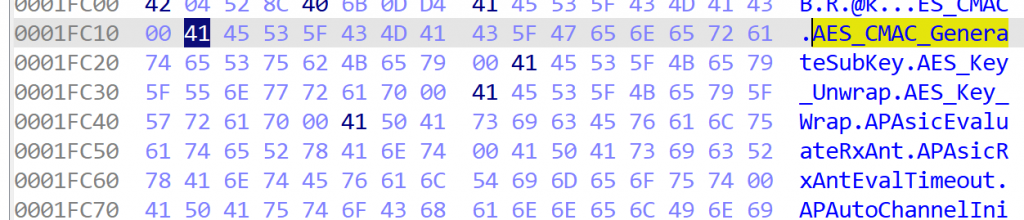

不难看出，1fc11-1fc08+0x54000000(符号表在内存中的base)=0x54000009

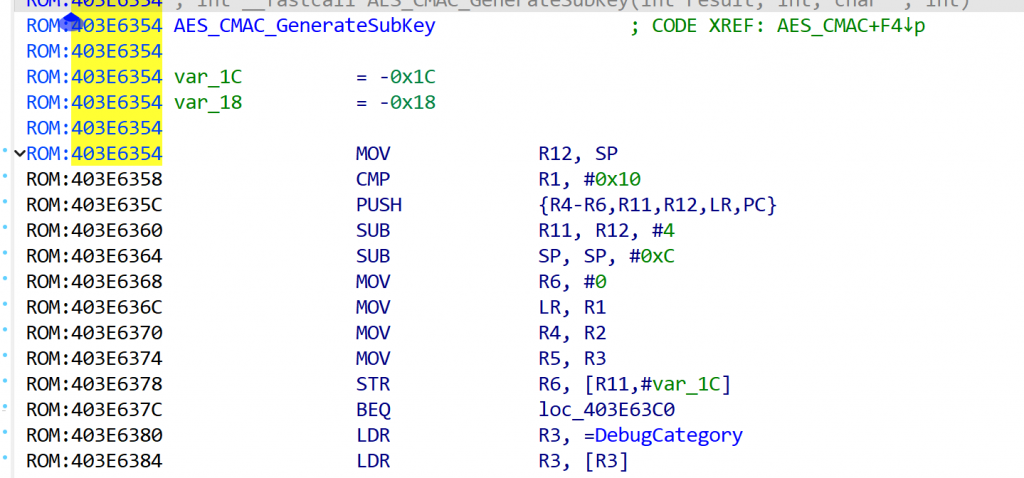

跟进主文件0x403E6354，发现确实是这个函数

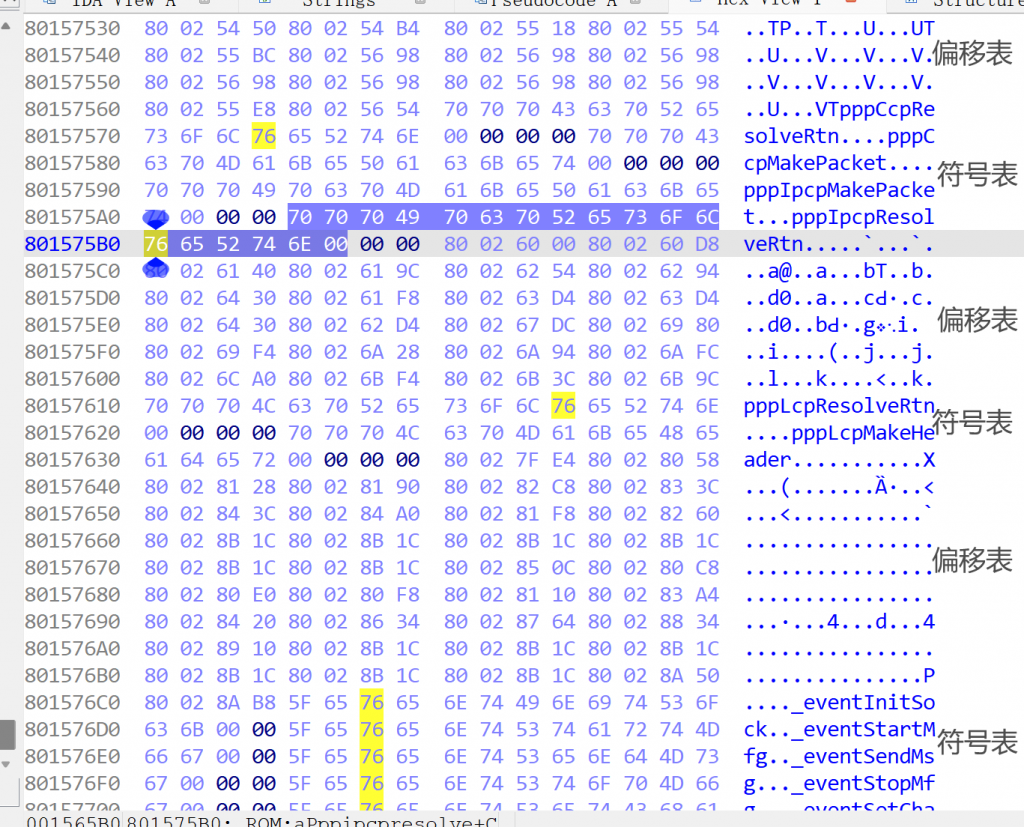

当然也有比较独特的偏移表+符号表模式，以下是我之前分析的一个vxworks固件

其并不是只有单独的一个”偏移表+符号表”文件，

而是“偏移表+符号表+偏移表+符号表+偏移表+符号表+偏移表+符号表”这样的混合的模式

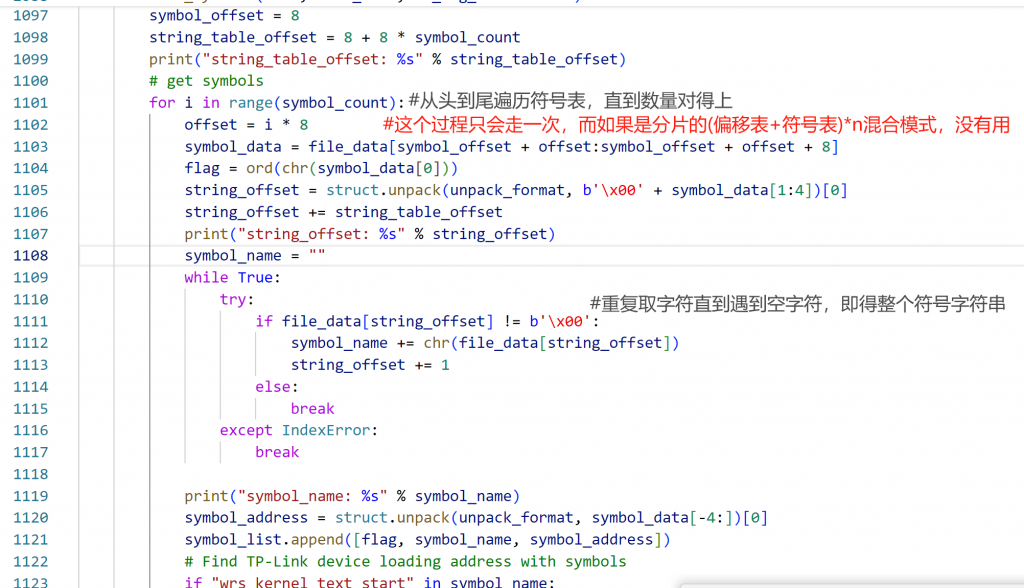

看过vxhunter的源代码就会发现，vxhunter对付不了这种连续分片模式的符号表，自然就恢复不了这个函数。

改进可以从这个地方入手，留坑

vxhunter修复与运行

网上的教程很多都是使用vxhunter的

https://github.com/PAGalaxyLab/vxhunter

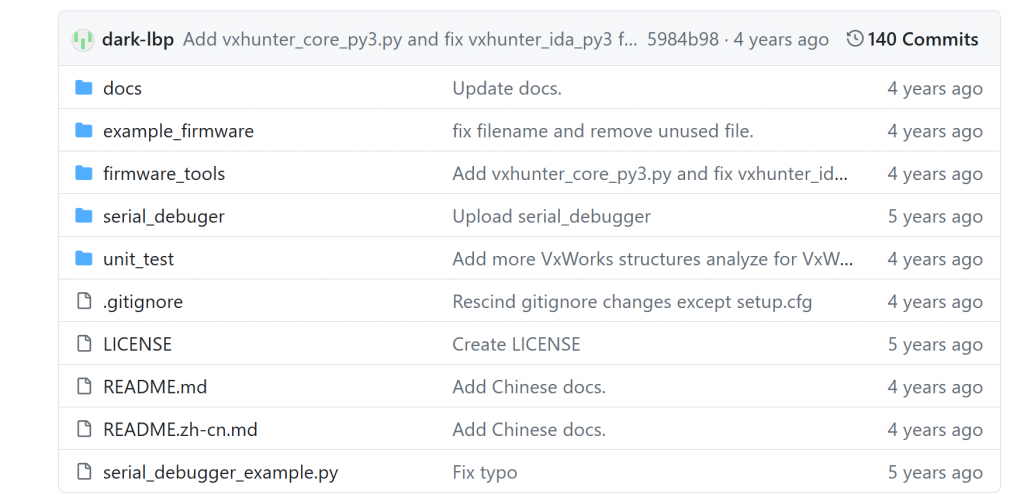

但在照猫画虎的过程中，我发现原来这个项目已经有4-5年没有更新了

所以这里面的插件，随着python版本的推移，逐渐变得无法使用

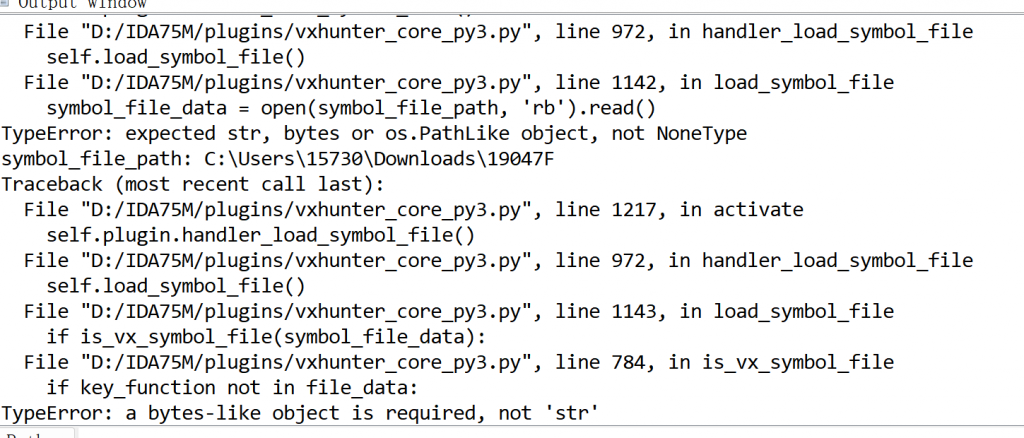

（比如，python3大于某个版本后，str和bytes的拼接变得不再是那么“弱类型”等一些问题，以及脚本有少数的bug也修了）

然后就根据python3对类型方面的需要，修改了一下脚本，时间有限，很惭愧，做了一点微小的工作，没有改进成那种即使是分片的表都能恢复的工具

为了节省大家调试修改的时间，放到网上去了https://github.com/0xba1100n/VxhunterIDAForkForPython3HighVersion

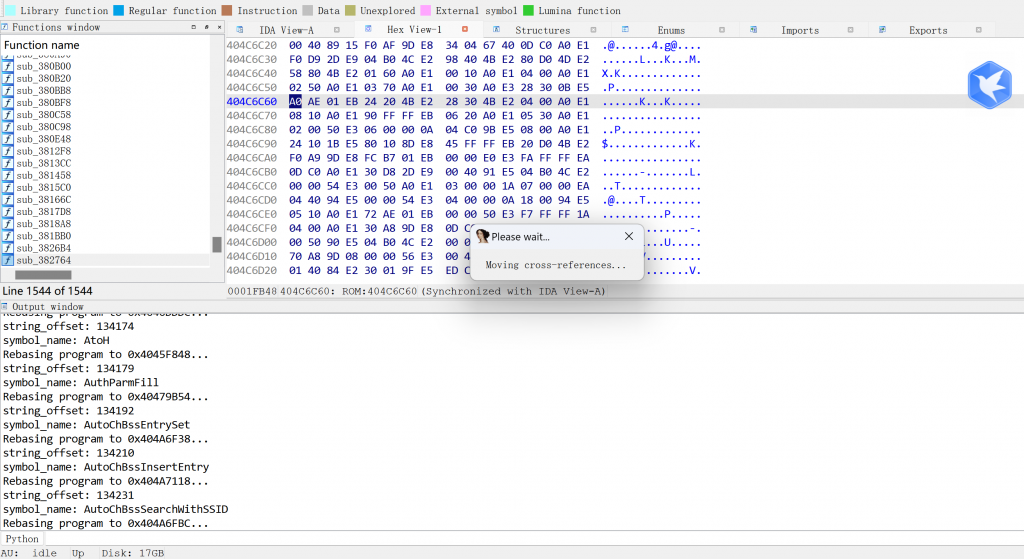

跑起来会是这样的

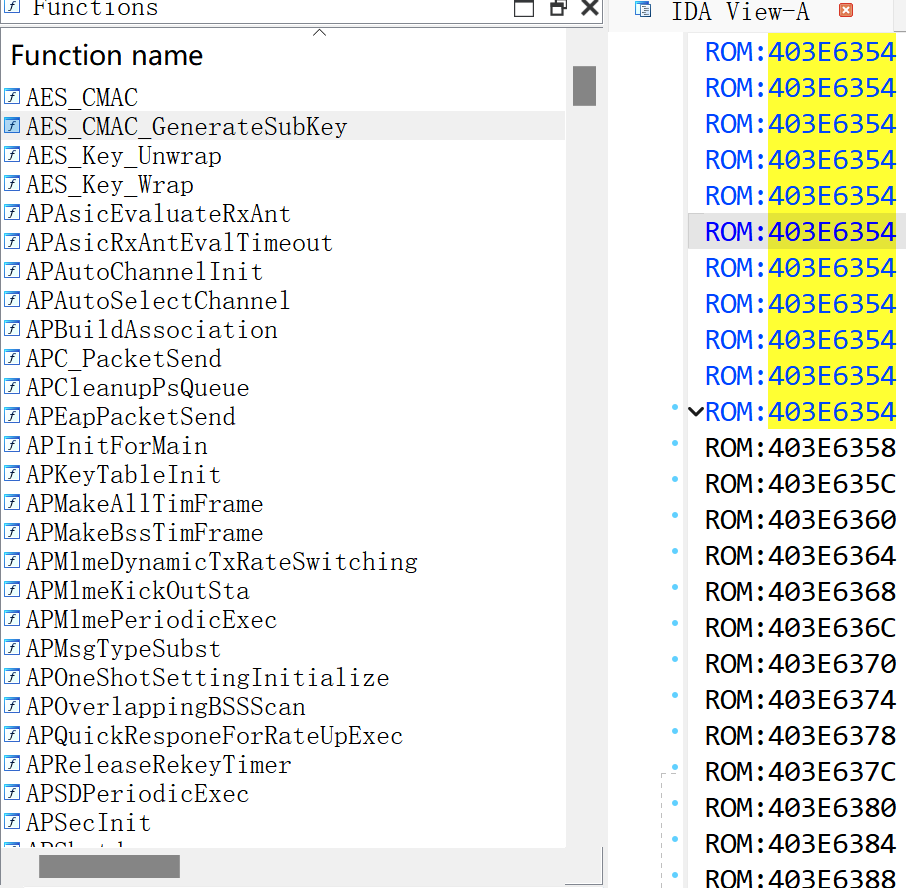

效果如下

总结

vxhunter对付不了分片的函数偏移表+符号表，这个后面可以想办法改进改进
