恢复D-Link DIR-605L(FW_113)固件运行环境的详细踩坑过程

前言

感觉iot这块最麻烦的还是仿真和动态调试，因为硬件的缺失，固件的执行过程中总是会缺失部分内容，从而使得仿真、调试失败

这段时间研究的几个内存漏洞，普遍都有以下问题

qemu的仿真很难跑起来，经常因为网上搜索不到、自己不会找的原因而无法运行成功，过往的文章有些不需要内存层面的调试的，直接启动fat仿真起来就好，因为本身不需要怎么分析都能从代码逻辑上看明白为什么。但分析内存破坏漏洞就很难受了
针对单个文件的漏洞进行的调试，尝试过qemu、qiling、fat、fat-plus之类的方法，但是gdb remote过去经常跑着跑着就崩溃了

感觉qiling是最人性化的，但可惜的是仍然因为某些原因，gdb远程调试很容易崩溃，然后fat-plus虽然仿真成功率还是ok的，但是每次都得传入gdbserver，而且也不一定ok

于是我花了实在很久很久，整整一周多，调试环境捣鼓来捣鼓去各种各样的，最后发现许多师傅其实直接用qemu就行，但是qemu又经常遭遇环境问题，发现自己除了能根据报错，在IDA上分析出来缺什么文件以外，有些问题，比如很常见的段错误一冒出来，就不太懂怎么解决

故希望通过《揭秘家用路由器0day利用技术》这本书，以及一些博客，来充实这部分的知识，遇到问题会优先自己来解决，实在不行再看书，但是发现这本书还是省略了超多细节啊，而细节对于二进制层面来说往往就是最重要的部分。

记录了一部分踩坑的过程，显得很啰嗦的话，希望师傅见谅

准备工作

下载固件：ftp://ftp2.dlink.com/PRODUCTS/DIR-605L/REVA/DIR-605L_FIRMWARE_1.13.ZIP

360的浏览器居然自带ftp访问的功能，不需要登陆上去还要看着目录翻文件，挺方便的

打开https://github.com/luminais/ecos_http/blob/9cb66a1085d8519f536b493aedb4ea8b477972aa/rtk/ecos-work/AP/apmib/apmib.c#L1087备用

然后还有各类固件分析工具，此处不再赘述

直接仿真——失败

为了避免文件系统里面链接的丢失，建议在虚拟机里面进行解包，然后传出自己想分析的东西，

而不是wsl上binwalk解包完，拿出自己想要的东西然后再丢进虚拟机，不知道会不会有人踩过这个坑（

解包以后，书上说我们要执行/文件系统根目录/bin/boa这个程序，在根目录下

报错显示：

Initialize AP MIB failed!
qemu: uncaught target signal 11 (Segmentation fault) – core dumped
Segmentation fault

尝试修复报错

Break Off the Fork

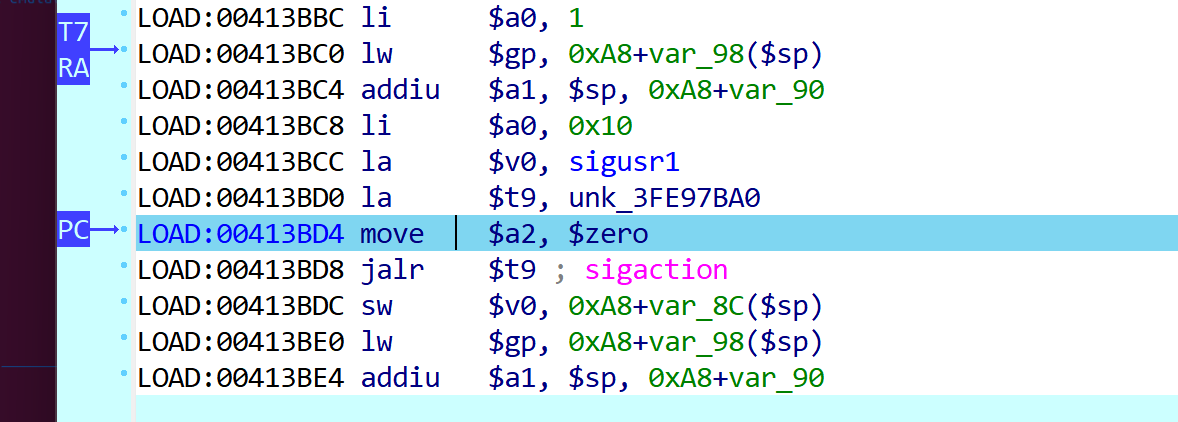

fork产生的过多子进程，会导致调试的情况很复杂。直接顺带劫持一下，让其返回0即可

分析第一个报错原因

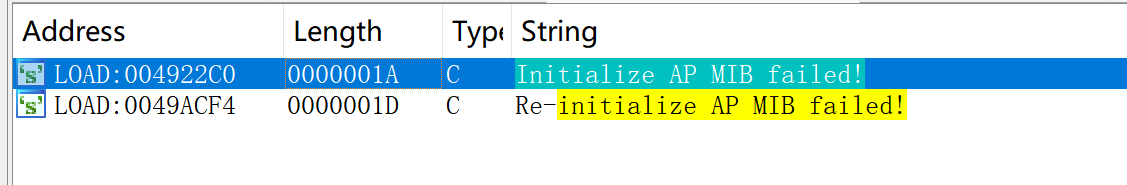

该提示对应的文件位置：

跟进，可以看到这个if判断不满足，就会弹出错误

但这是一个外部函数

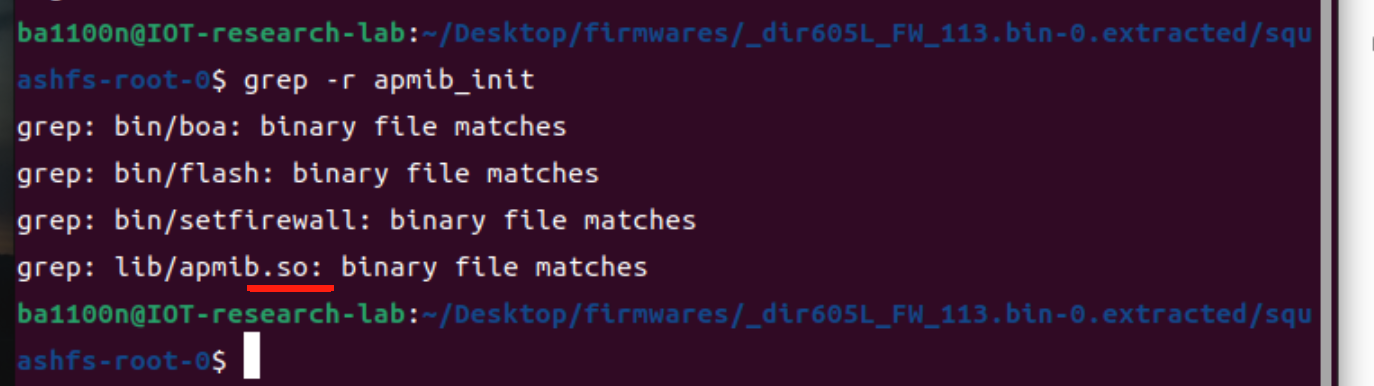

显然可以grep，显然在最后一个

跟进以后发现短时间内捋清楚是一个有点困难的事情，作者也是这样想的，甚至没有给出怎么分析，

只好又用那一招了，对，找一个特别的函数名字，搜索github代码，运气不错，可以看这个，在https://github.com/luminais/ecos_http/blob/9cb66a1085d8519f536b493aedb4ea8b477972aa/rtk/ecos-work/AP/apmib/apmib.c#L1087，其主要逻辑在_apmib_init

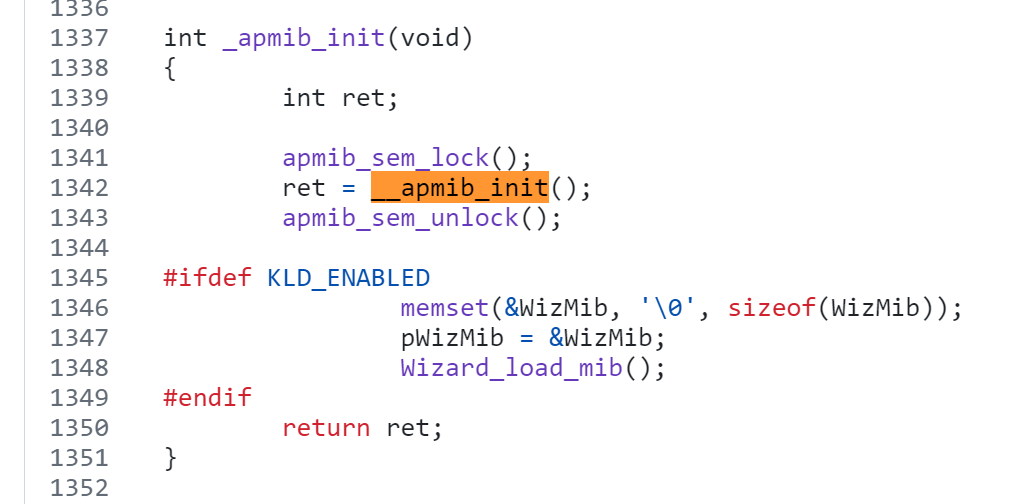

首先，对于MIPS特有流水线机制，为__apmib_init实现了一个同步机制

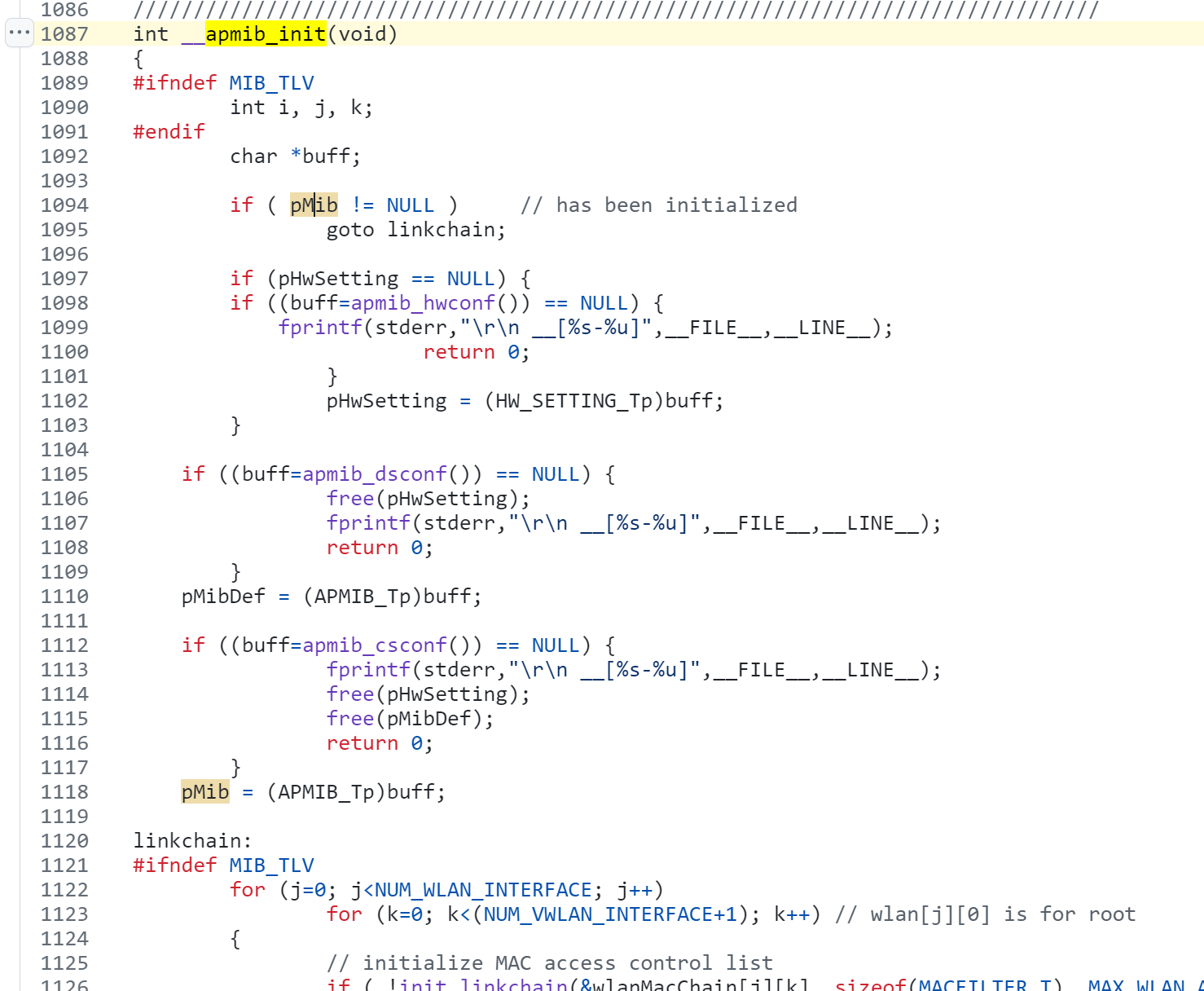

接着跟进__apmib_init，前几行的逻辑是判断pMib指针是否NULL，NULL意味着没有初始化

如果未被初始化，那就走入linkchain逻辑，且看看这里进行了什么处理？

主要是检测了六个值是否被设置(ifdef那些)，如果没有，就报错，

（这算运气成分吧，怎么学啊，能hijack的东西都试试吗，看到后面就明白了）

当然不能稀里糊涂的就跟着书本hijack成return 1啊，所以看了看GitHub源代码，发现这个函数主要做了这些事情，绝大部分都是漏洞研究无关的，都是用户与用户之间的通讯进行协调之类的事情，

检查有没有wlanMacChain，wifi串联
RTK_MESH（一种类似于蓝牙的网络）的配置
HOME_GATEWAY，家庭网关的那些东西，初始化了端口前置的表，看起来就是Vpn那些东西
QoS rules table，初始化了用于改善服务质量规则的表
static route table，初始化了静态路由表
TLS加密传输相关
VLAN相关配置
pMib几个参数的初始化

判断是否跳转的关键指令是这里(0x0418228)：loc_418250是正常运行，而右路则会去到报错退出的路线

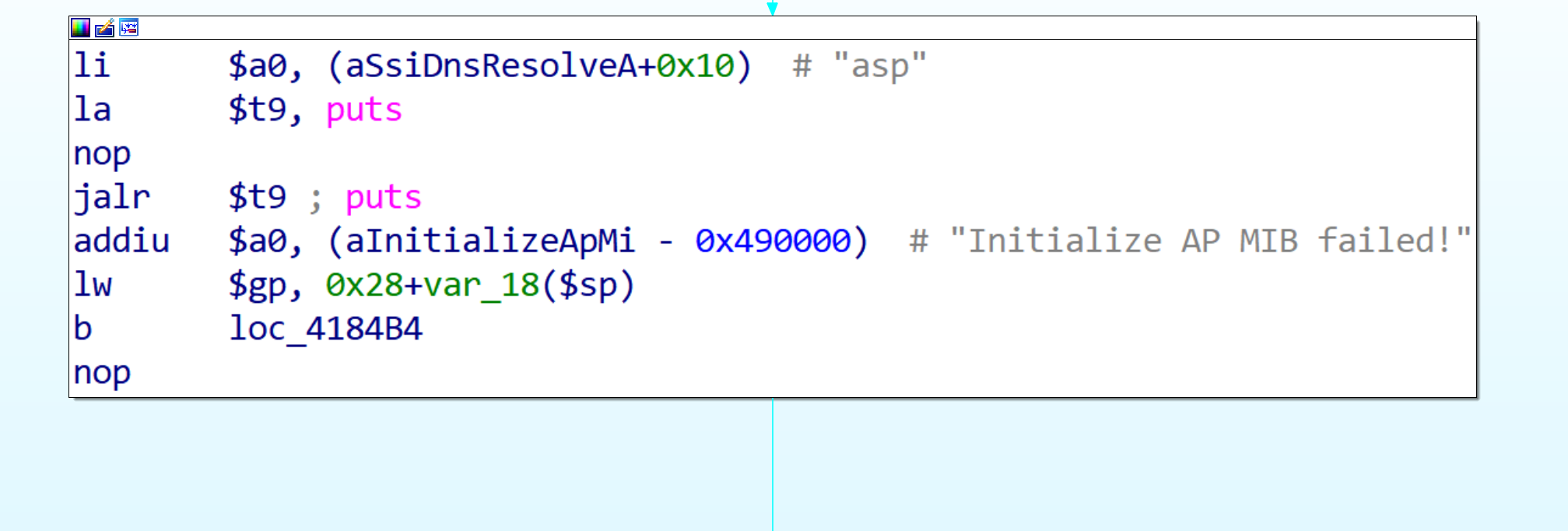

右路：正是错误字符出现位置

直接跟着书本动态调试看看。相较于之前来说，出奇的顺利，之后确定了是使用了chroot指定整个文件系统，而非qemu -L指定库的原因，之前真的花不少时间去发现这个小坑点（QwQ是的）

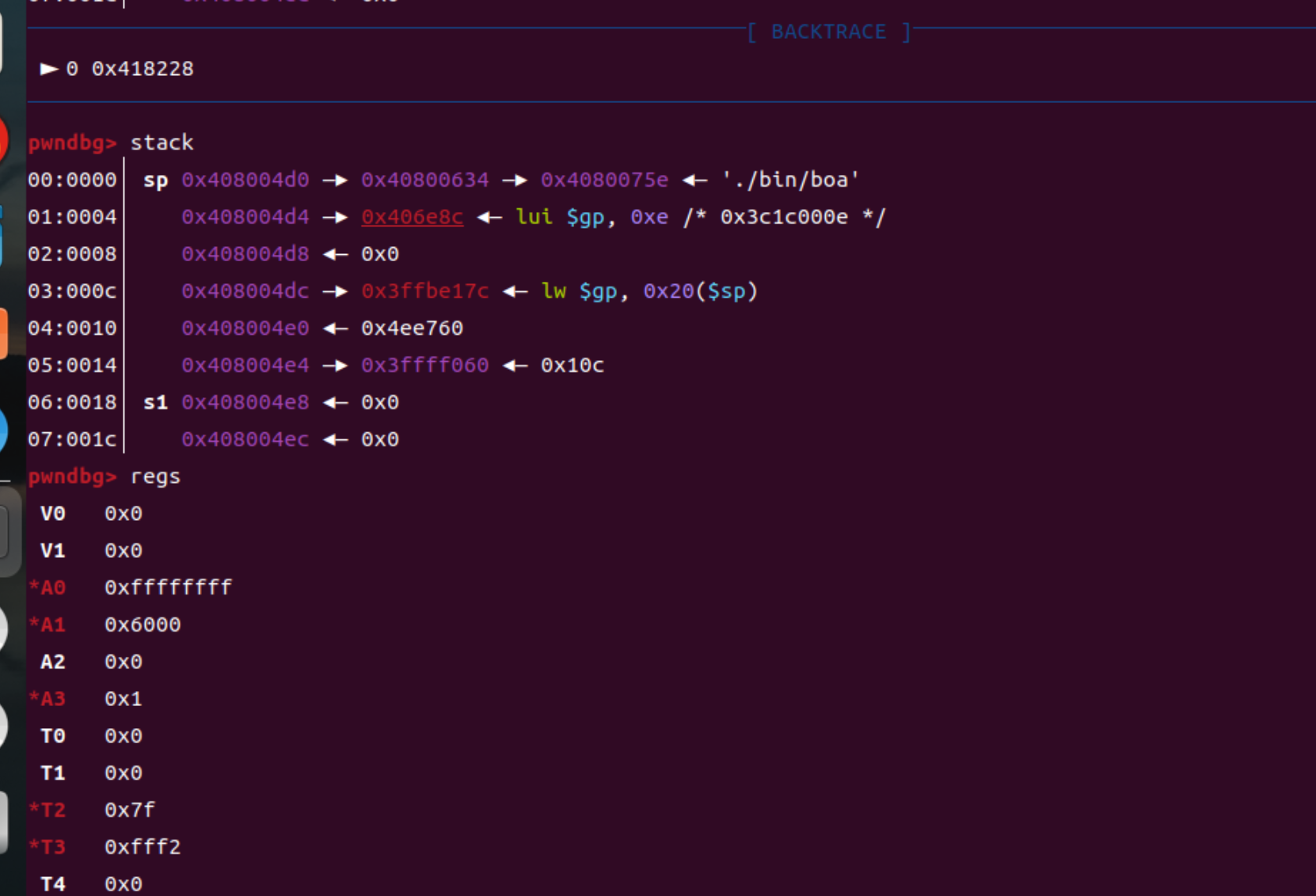

断点0x0418228执行

V0 寄存器值为0，所以bnez是不会跳到标签上的

LD_PRELOAD劫持apmib_init()函数

正常情况下的攻击当然很难有这种权限去hijack函数，但是毕竟是仿真运行固件来进行漏洞研究，这种方式利用来做环境修复是非常棒的，

更简便的方法是改判断，比如bnez改成bez，但那个学不到东西

关于LD_PRELOAD可以看看这个博客的之前的文章，里面有收集第一次接触这个概念需要学习的内容

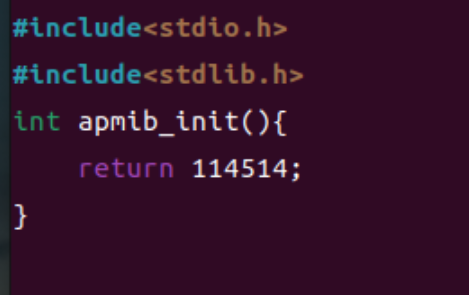

hijack的代码非常简单，更改值便可

编译指令： mips-linux-gnu-gcc ./hijack-apmib.c -o hijack.so -fPIC -shared

把得到的.so文件放进文件系统内任意一个位置，当然感觉还是放/lib比较整洁

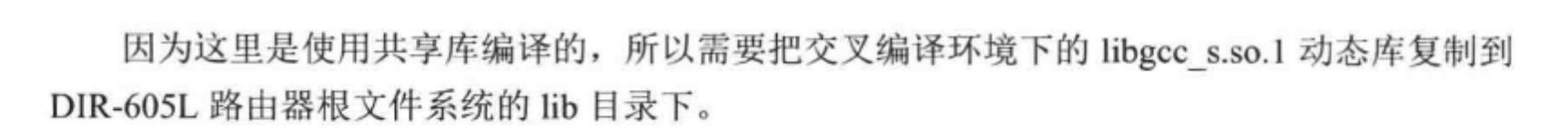

这里还有一个小细节还需要注意：

把本机的复制到固件文件系统里就好

cd /lib32/libgcc_s.so.1 /rootfs文件系统路径/lib/

想要在仿真时LD_PRELOAD带这个.so，只需要加-E参数即可

仿真指令：

sudo chroot . ./qemu-mips-static -E LD_PRELOAD=/文件系统里的路径(比如lib)/hijack.so ./bin/boa

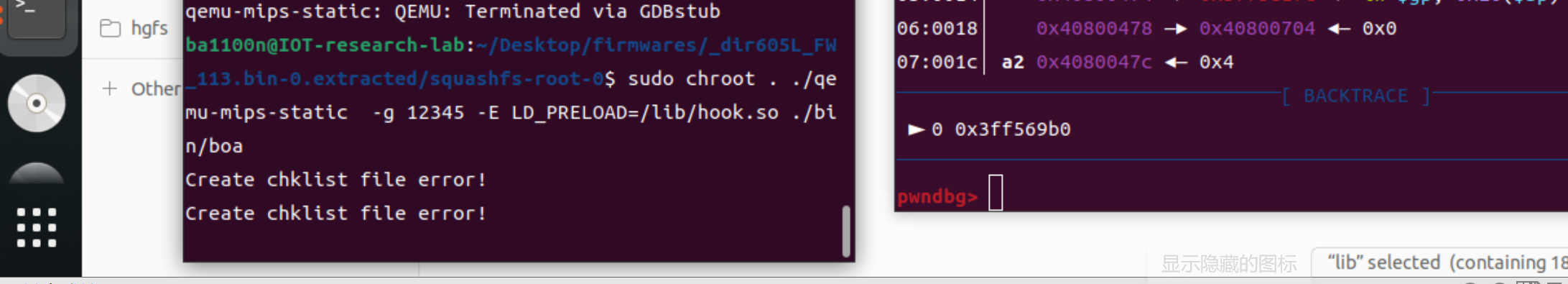

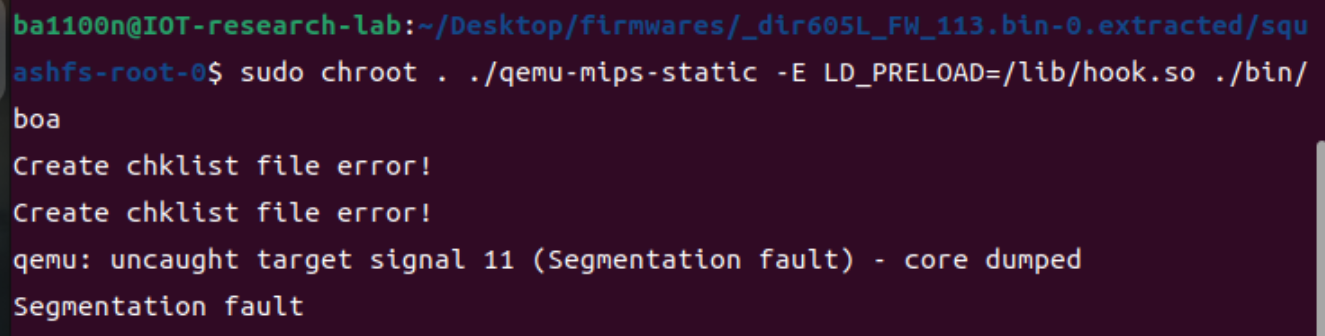

运行，可以看到已经没有”Initialize AP MIB failed!”这个问题了，当然，取而代之的是chklist file error（苦笑）

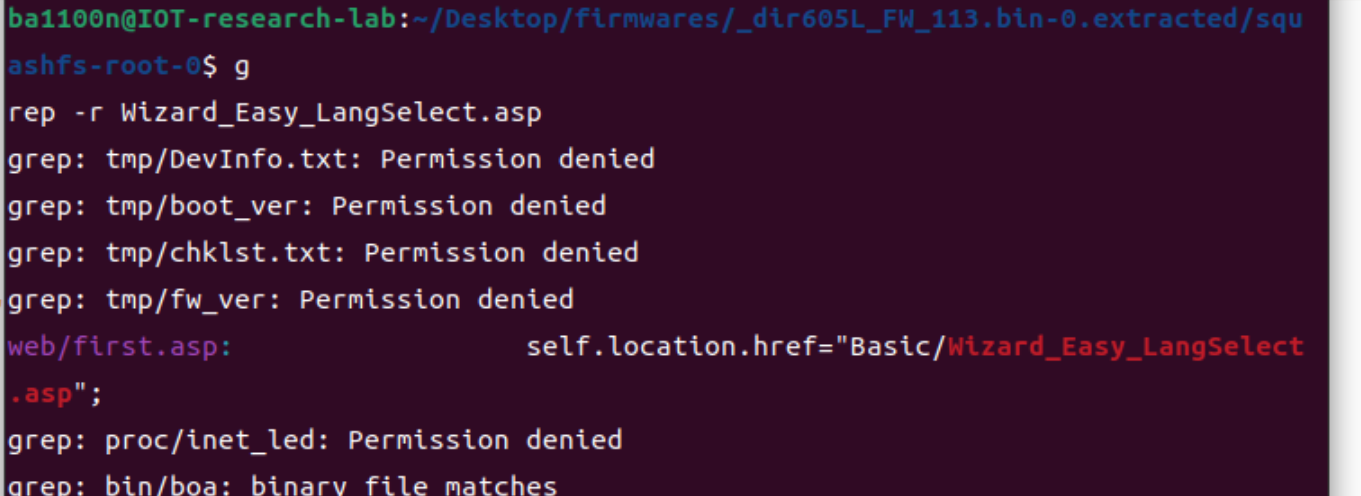

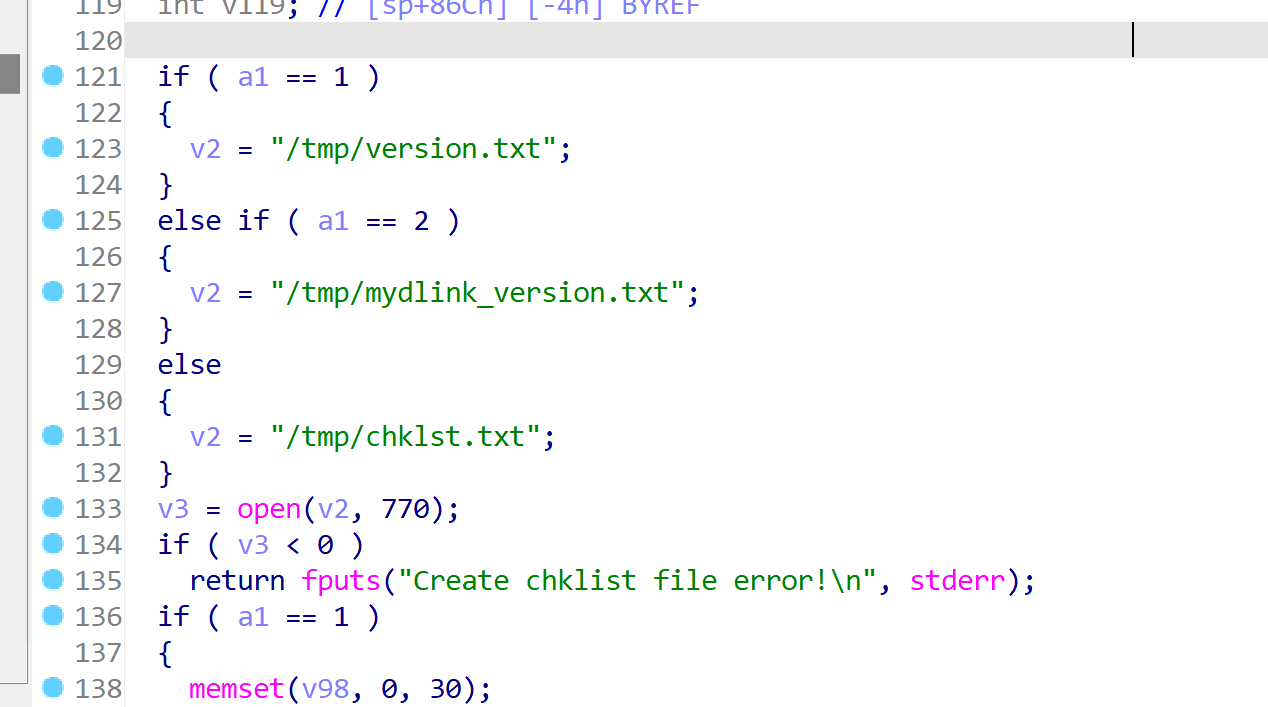

搜索相关字符串，发现只要有三个缓存文件就好

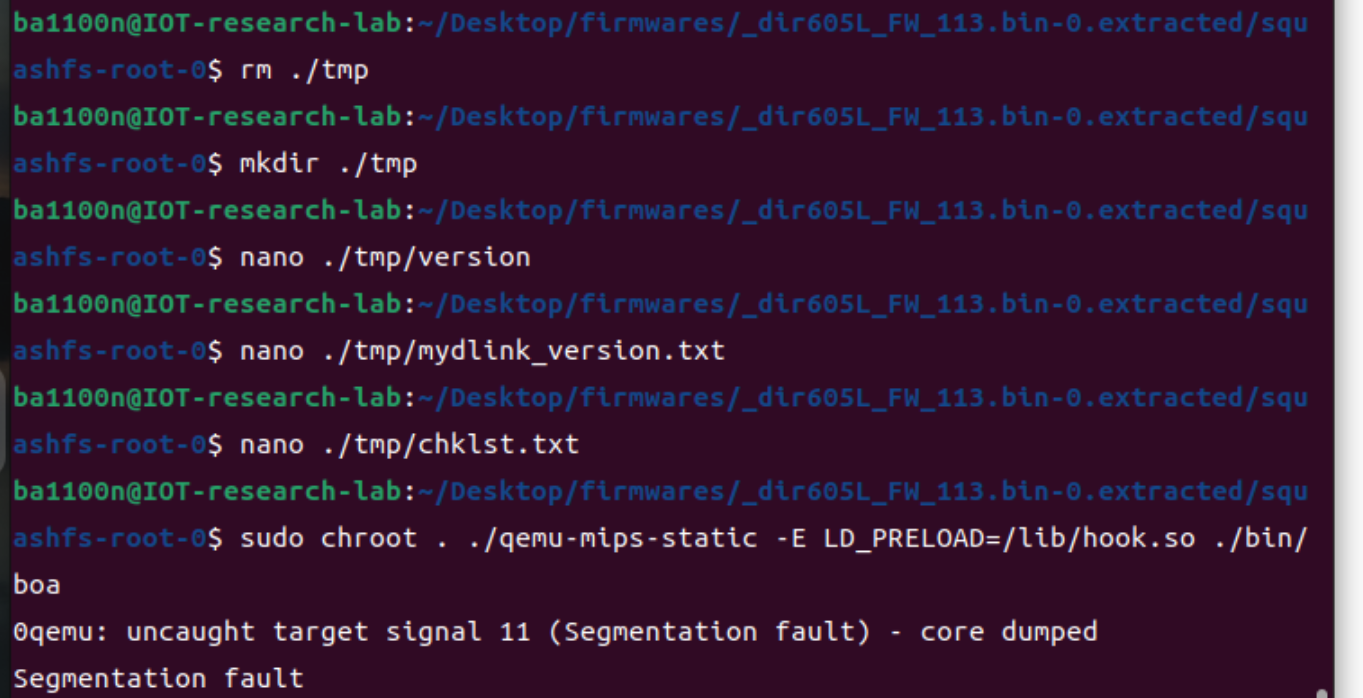

创建三个文件并且填入114514即可，执行，结果返回了个，0，不知道为什么？

看了下书，原来不是这样修复的！这里我就发现自己这几次调试的一个问题，都是看报错文字然后去IDA找，没有真正去动态调试，所以这里，还有之前的，都不知道发生了什么，于是总是以为是qemu出了问题，就没有去细究。

首先还是要进行静态分析的

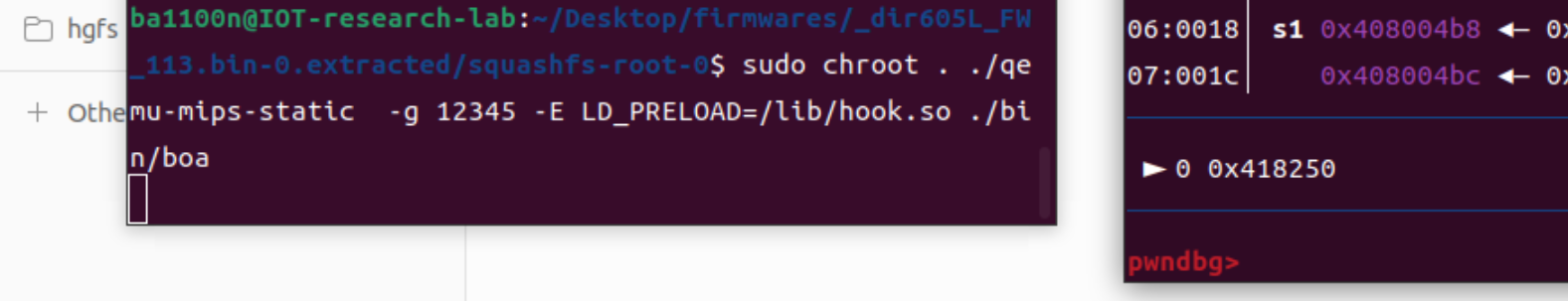

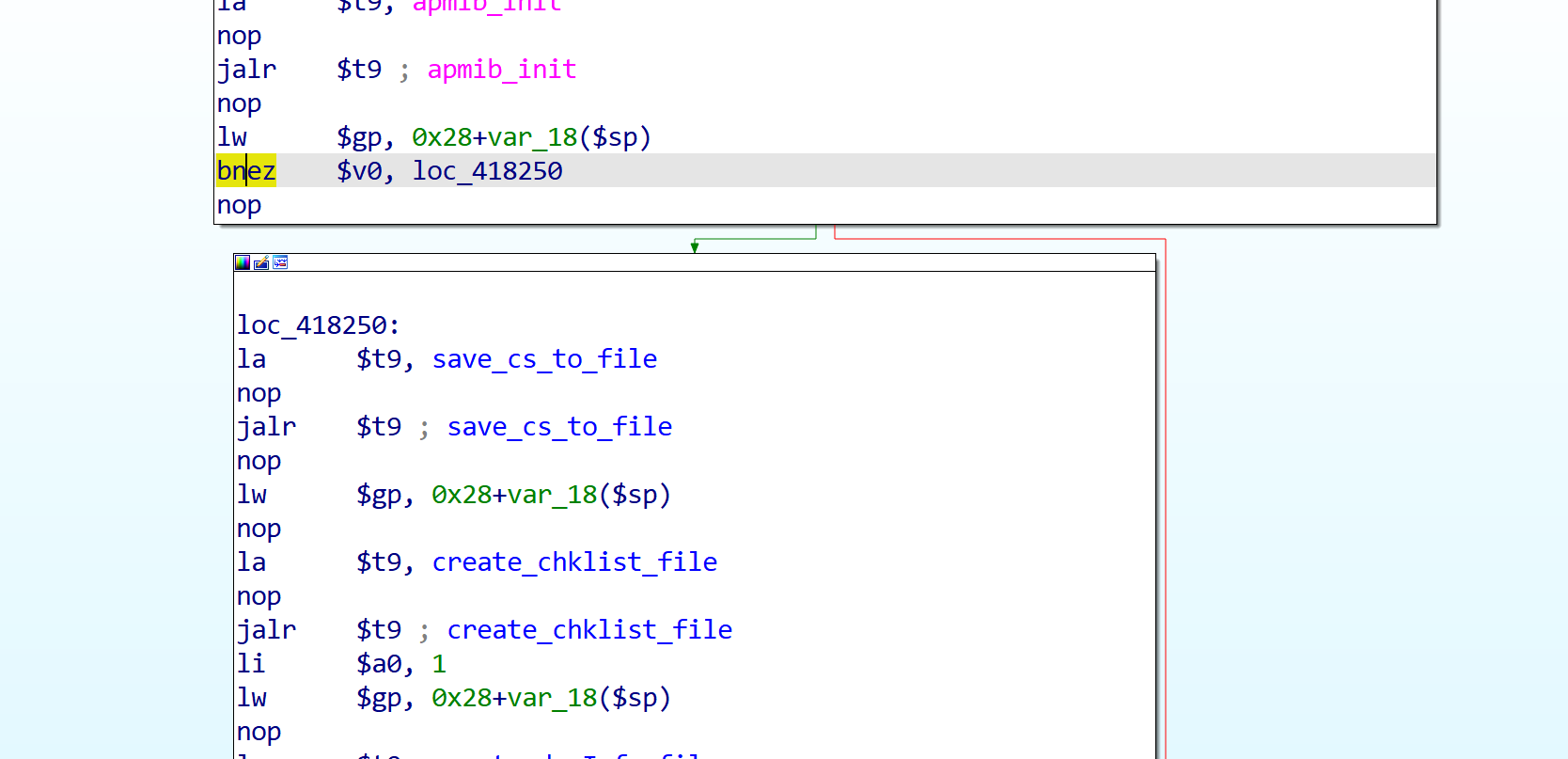

好，那么就来动态调试看一看。劫持后成功跳转到另外一个分支0x418250

直接continue的话，崩溃的点不够直观啊，即使是在ida上也是不够直观，本书直接就出来了感觉有点奇怪

IDA的动态调试还是第一次这样做，之前要不就是x64dbg，要不就是pwndbg，而且很烦的一点是对于恢复环境，如果直接continue，直接就崩溃了，mips也让pwndbg看不到调用栈信息啥的，确定不了是啥问题，没事，通过单步调试还是能解决这个困难的

其实这四个步进方式是类似的，步进步入，步进步过，步进直到返回处，步进直到光标处

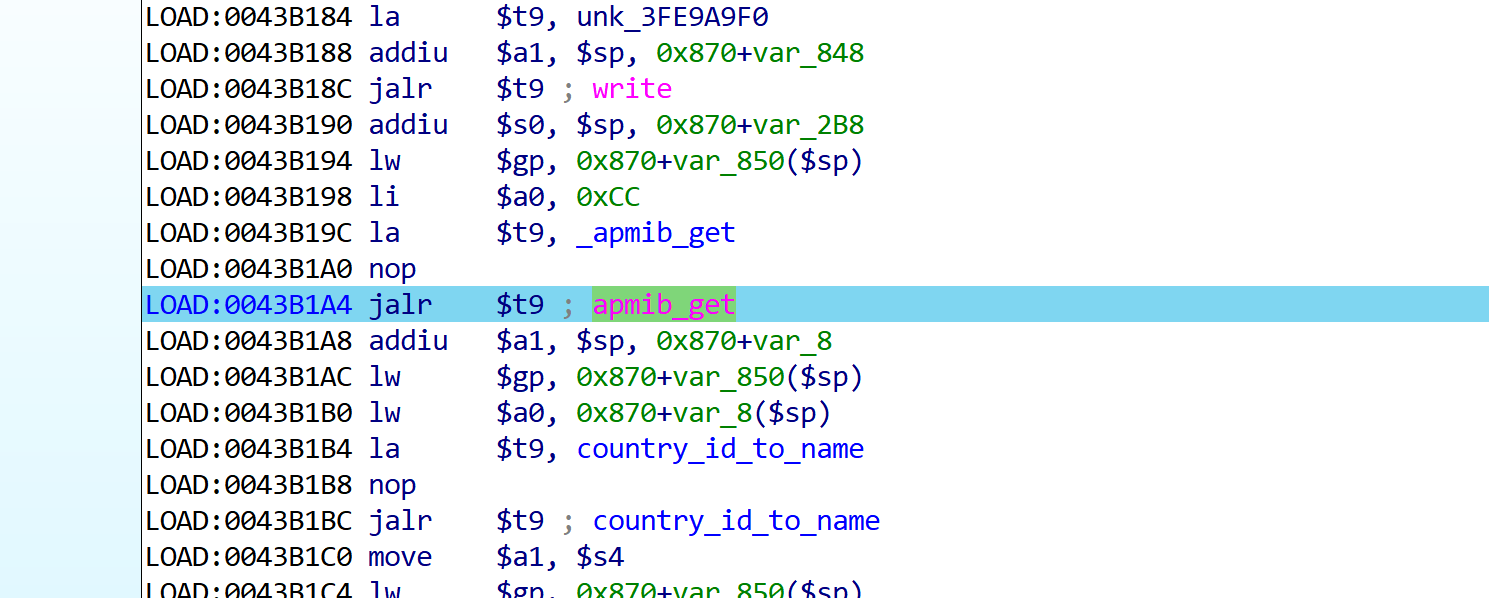

经过一番探索，发现这步是真正的导致崩溃指令：

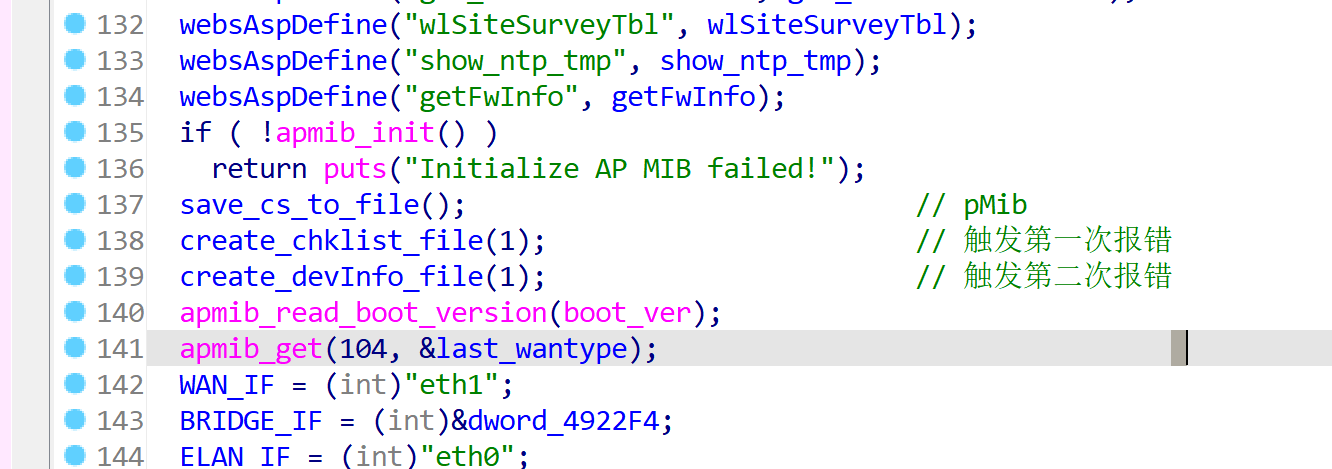

看来又是库函数的问题，而且仍然是apmib，这里的apmib_get可以再回去https://github.com/luminais/ecos_http/blob/9cb66a1085d8519f536b493aedb4ea8b477972aa/rtk/ecos-work/AP/apmib/apmib.c#L1087看到，不然逆向猜测一个个缺失符号的方法是怎么用的到头秃，也是可以的

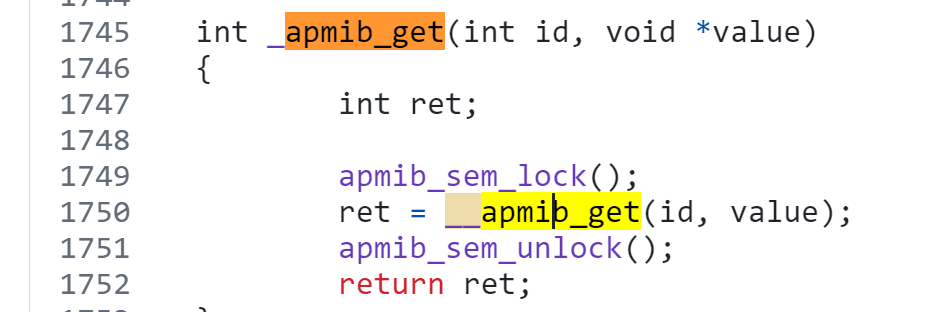

经典mips流水线机制的互斥锁，跟进里面的部分

跟进去发现这就尴尬了，apmib_get的就是之前apmib_init的东西，难怪会崩溃，那该怎么恢复啊？想到两个办法

1.改写apmib_init，让apmib_init对正确的位置写入正确的内容，但是好像不太行得通，本来就是因为正确的位置由于硬件的缺失从而无法写入啊

2.保留对apmib_init的改写，现在把apmib_get的逻辑完全改写，直接返回看似正常的东西，保证后文的正常执行即可。乱改是不行的，看起来后文需要apmib_get的东西，

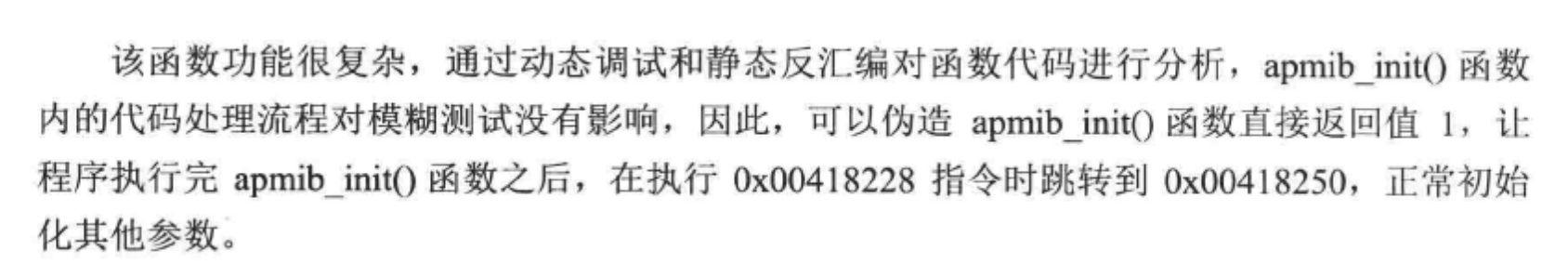

(这也能说得通为什么作者可以毫不犹豫地把apmib_init改成return 1，原来后面还是有说法的)

分析如何hijack apmib_get()

那么真正的难题来了，怎么改写apmib_get呢？这段代码看起来有些复杂

耐心地继续看，发现apmib_get()第一个参数是决定type的，第二个参数是个地址，

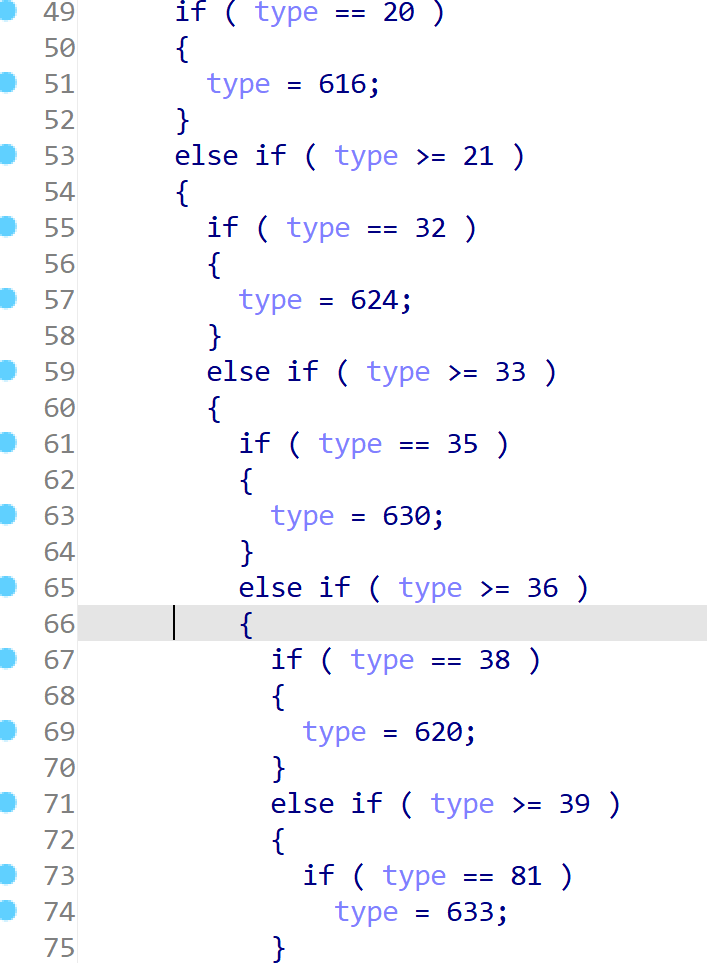

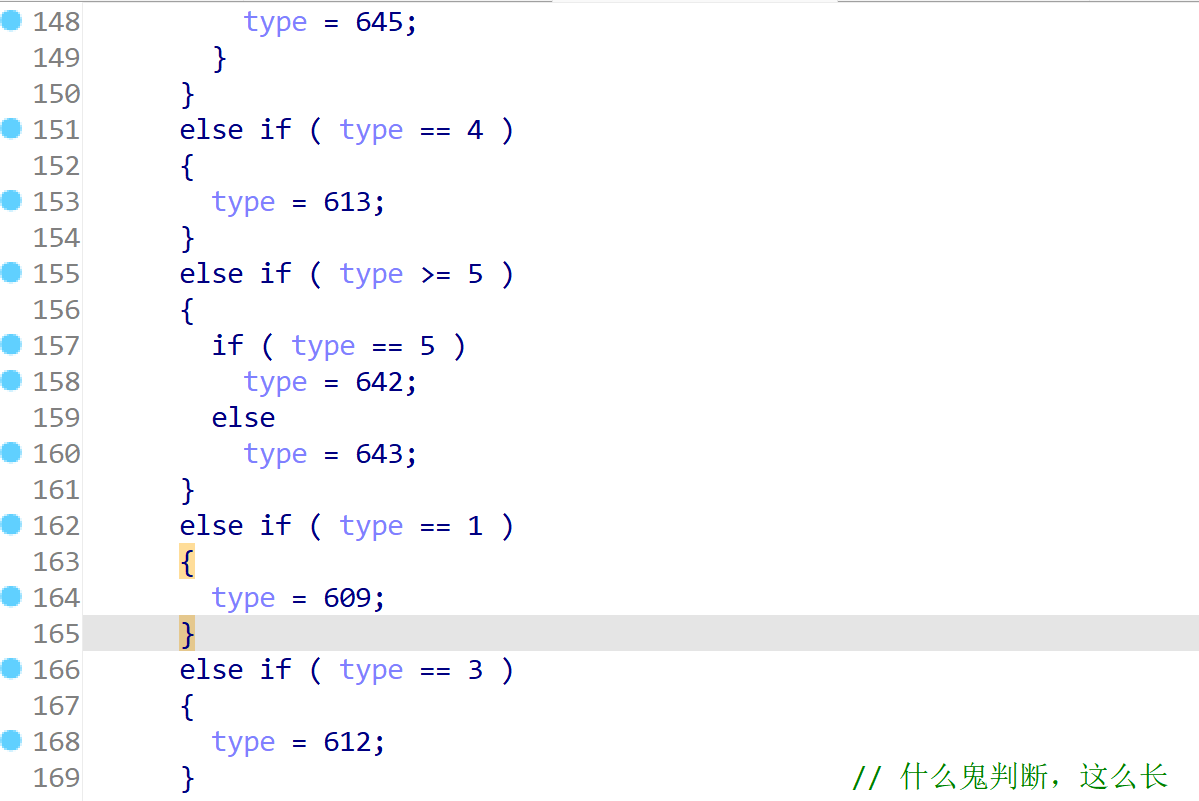

type进入了一个巨长的if-else if-else，刚开始还疑惑这是在干嘛

…省略号…

其实这段如此长的if else代码是编译器的优化switch(case)的行为，一时间忘记了，后来翻找看源代码的switch才记起来

这就必须要提一句了，我敢100%肯定本书作者也是看了源代码才分析出来以下内容,因为连这些IDA缺失的符号名称都知道了，所以直接看源代码对照分析是最快的，这也是本书作者没有说出来的一点

何况没有做过路由器开发的话，要想直接逆向搞懂type这几十个值各自到底代表什么具体的东西，在手上没有设备给你反复测试的情况下，还是很有难度的

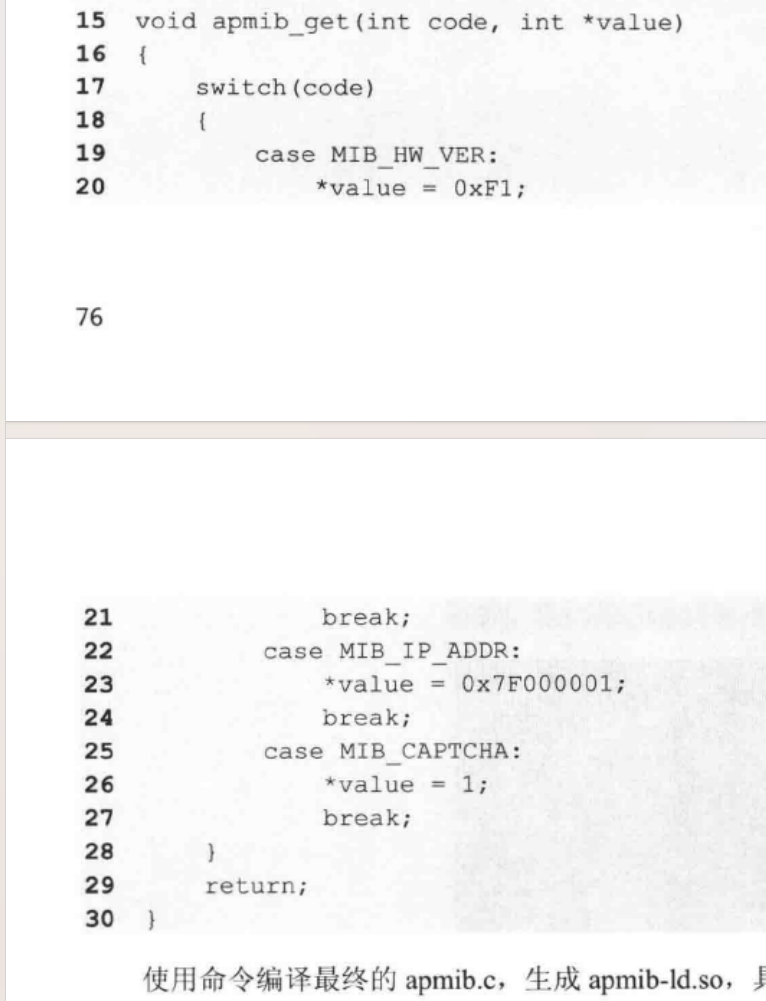

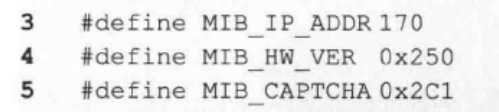

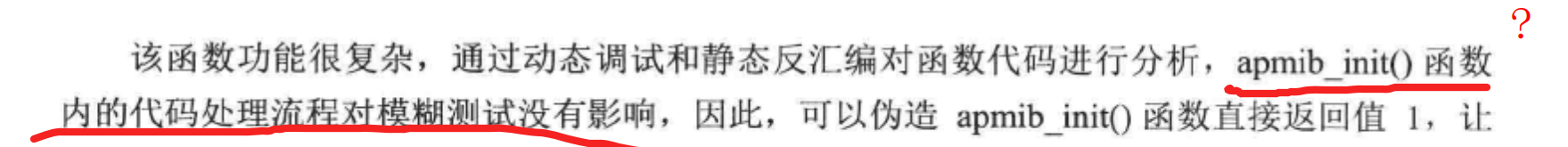

以下为作者突然在书上给出的代码，

…

…

讲真，我看了两个小时都不太懂这些是怎么调出来的，惭愧，看了下网上99%的相关过程记录都是照搬代码，没有分析，还有1%是指我还没找到的部分

然后后面两天断断续续调来调去，都不知道作者所说的这三个值怎么来的，上课都在搞这个。然后让我发现了这一篇，即使不需要设置这几个值，直接return 1都能跑😶整不会了，那我看的大部分文章都照搬跑通完事，赶紧试试

https://cloud.tencent.com/developer/article/1808922

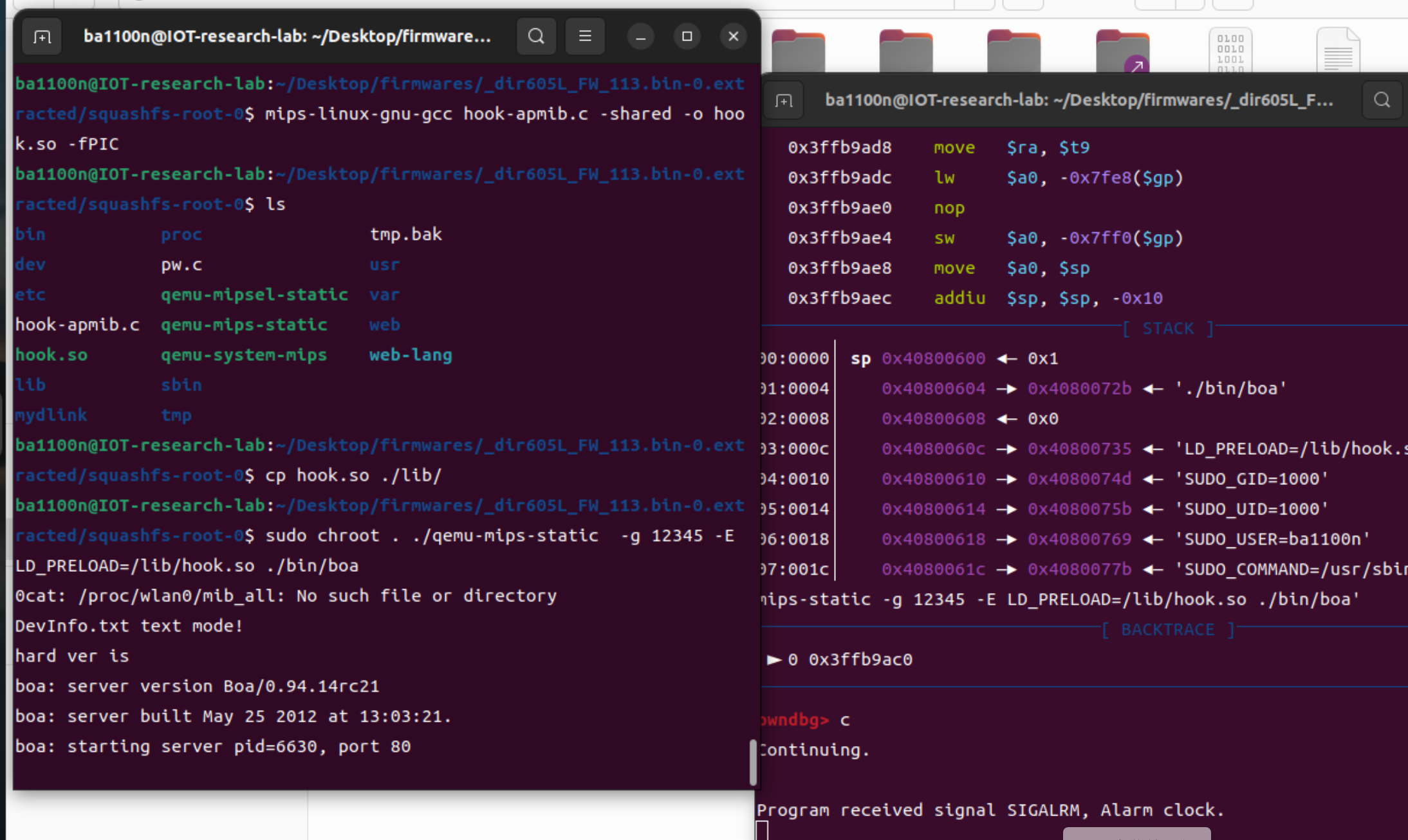

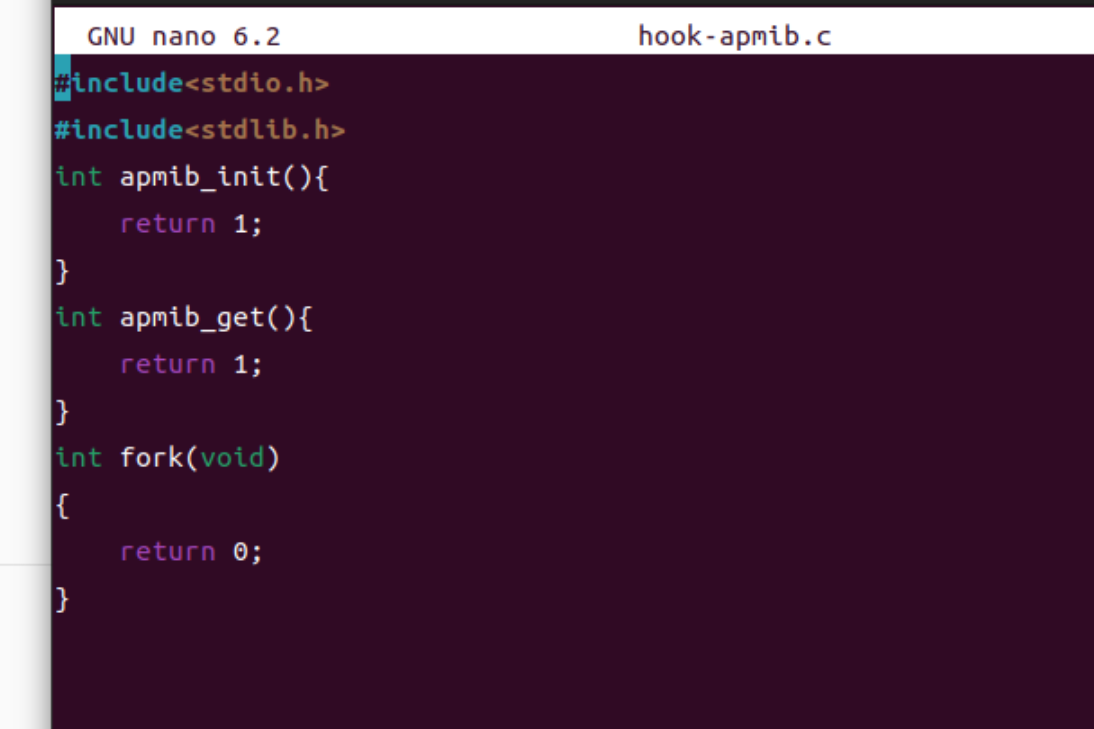

mips-linux-gnu-gcc hook-apmib.c -shared -fPIC -Wall -o hook.so

cp hook.so ./lib/

您猜怎么着，嘿，还真它喵的可以

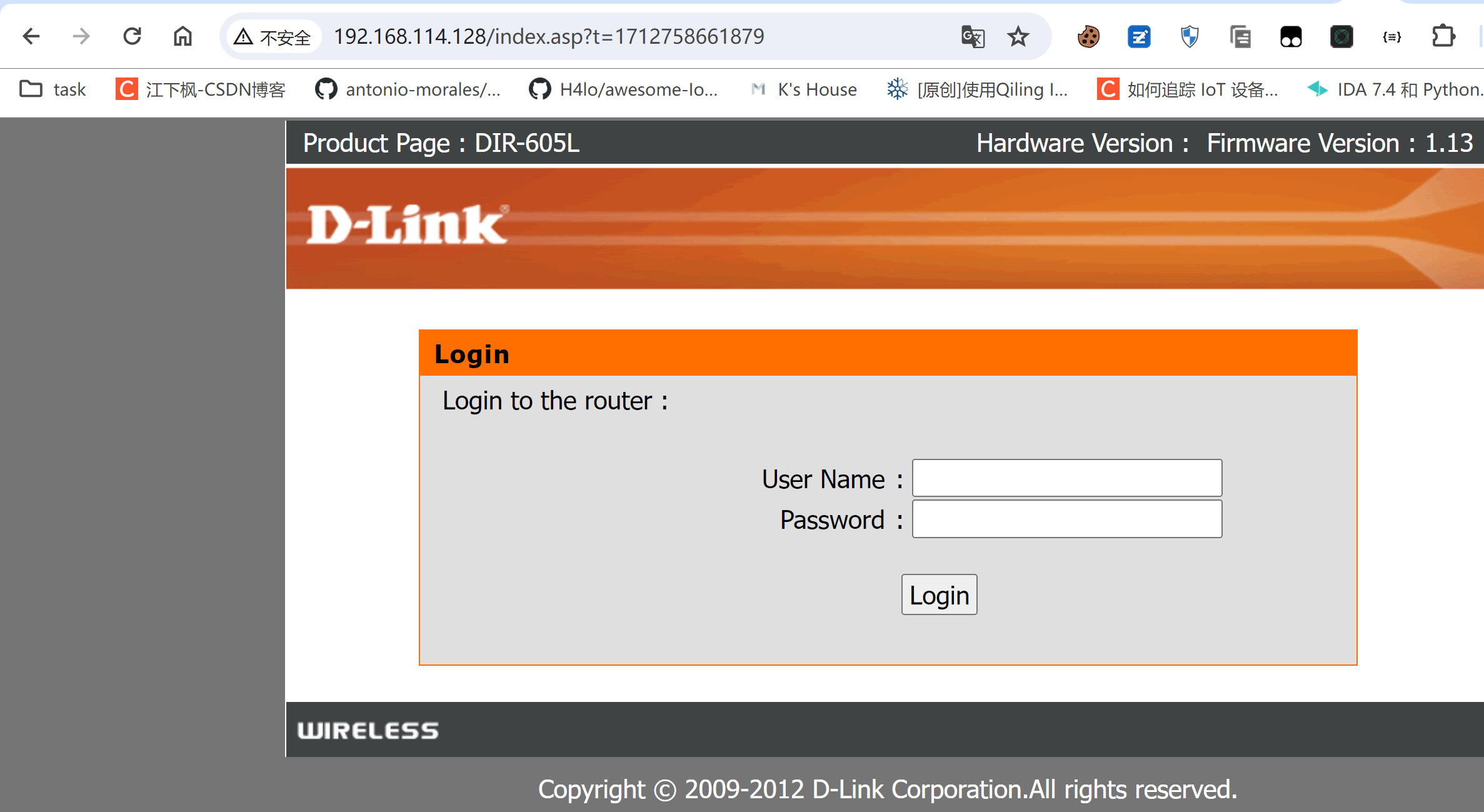

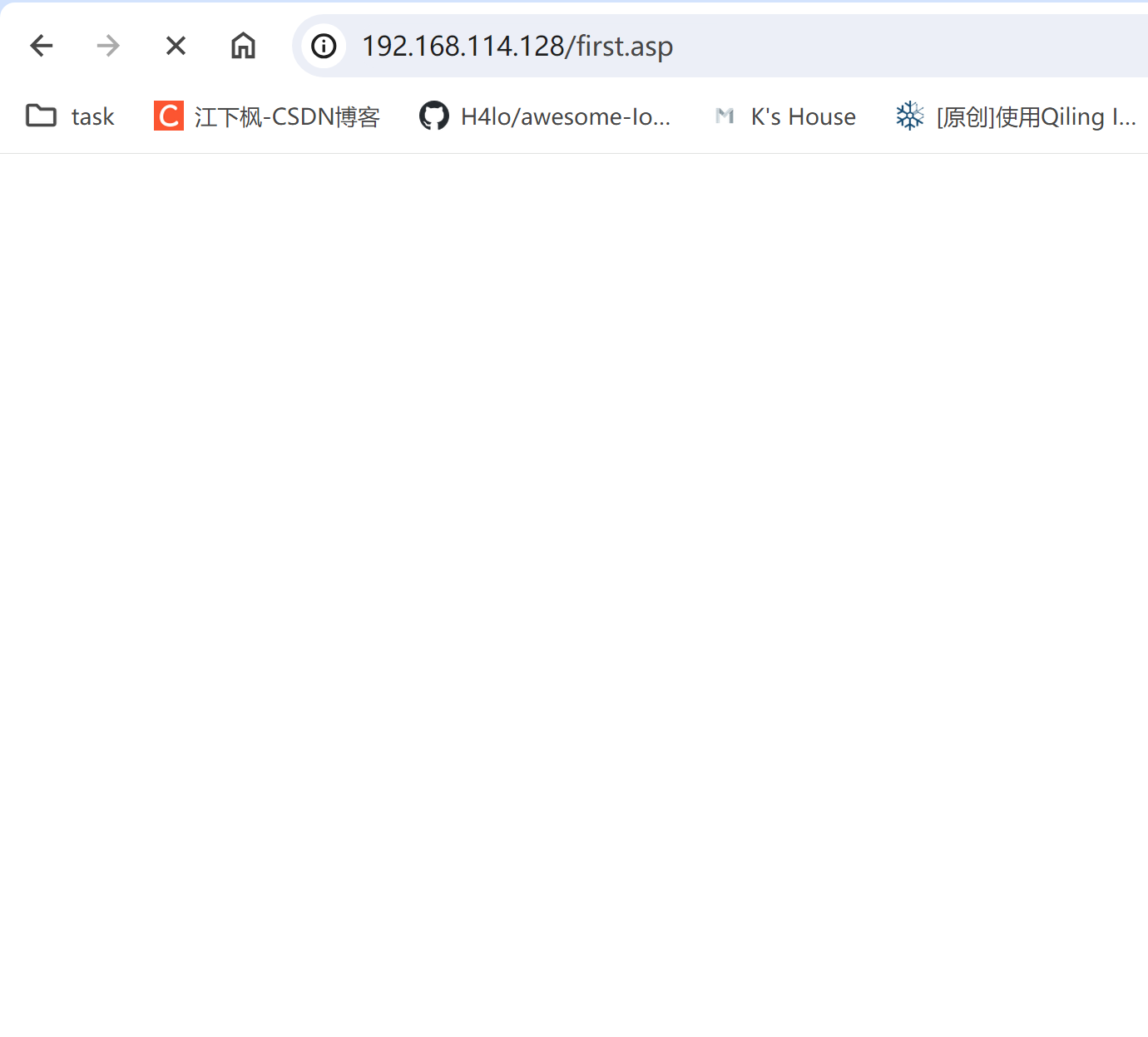

当我尝试打开网站，

报错，以及，一片空白，真的不行吗，然后我发现即使使用了作者的hijack agmib_get都会存在这样的问题，于是确认这种做法其实还是有概率行得通的

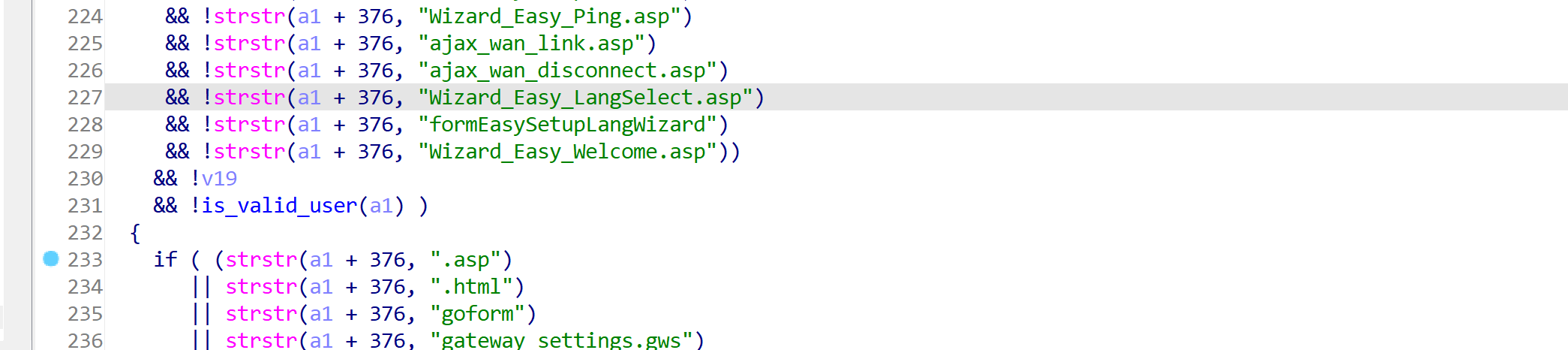

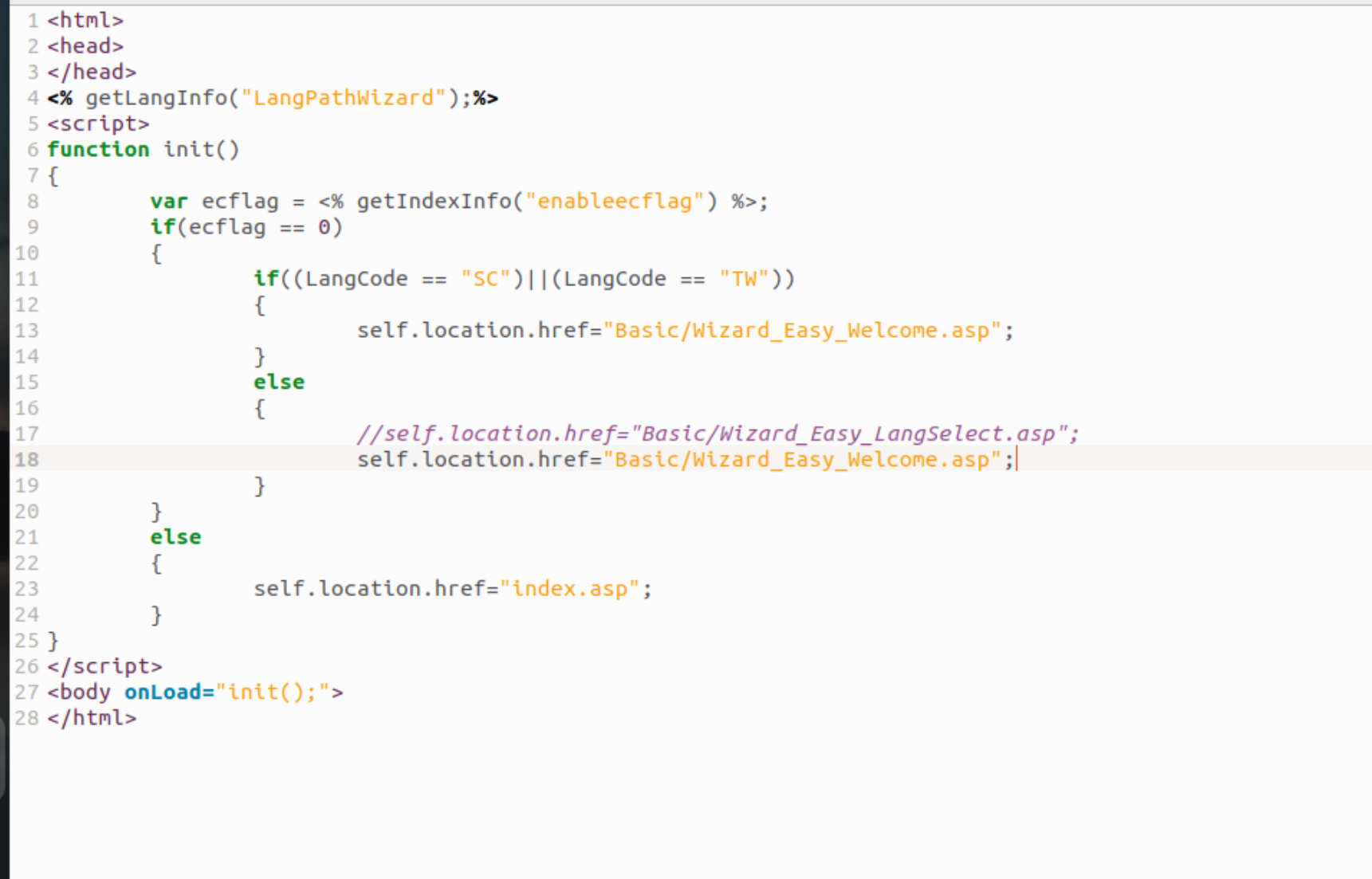

web服务起来后，仅仅从后端bin文件报错中寻问题，会被一定程度上误导，因为能正常执行的时候，也会报错，不一定就是缺失了什么，那么这个时候，应从web上找答案

【错误示范】被后端可执行文件报错误导的分析过程

这部分是错误的分析，想看正常流程可以跳过，记录在这里纪念我掉落的头发和因为搞不定而摆烂的两天

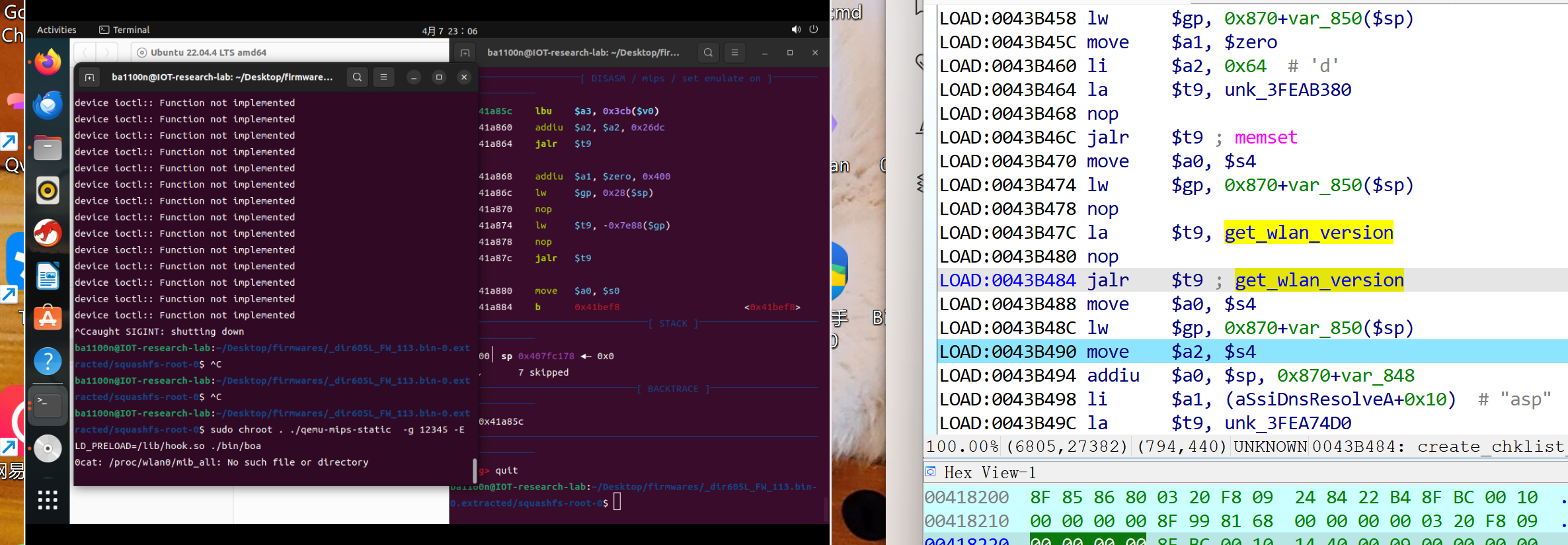

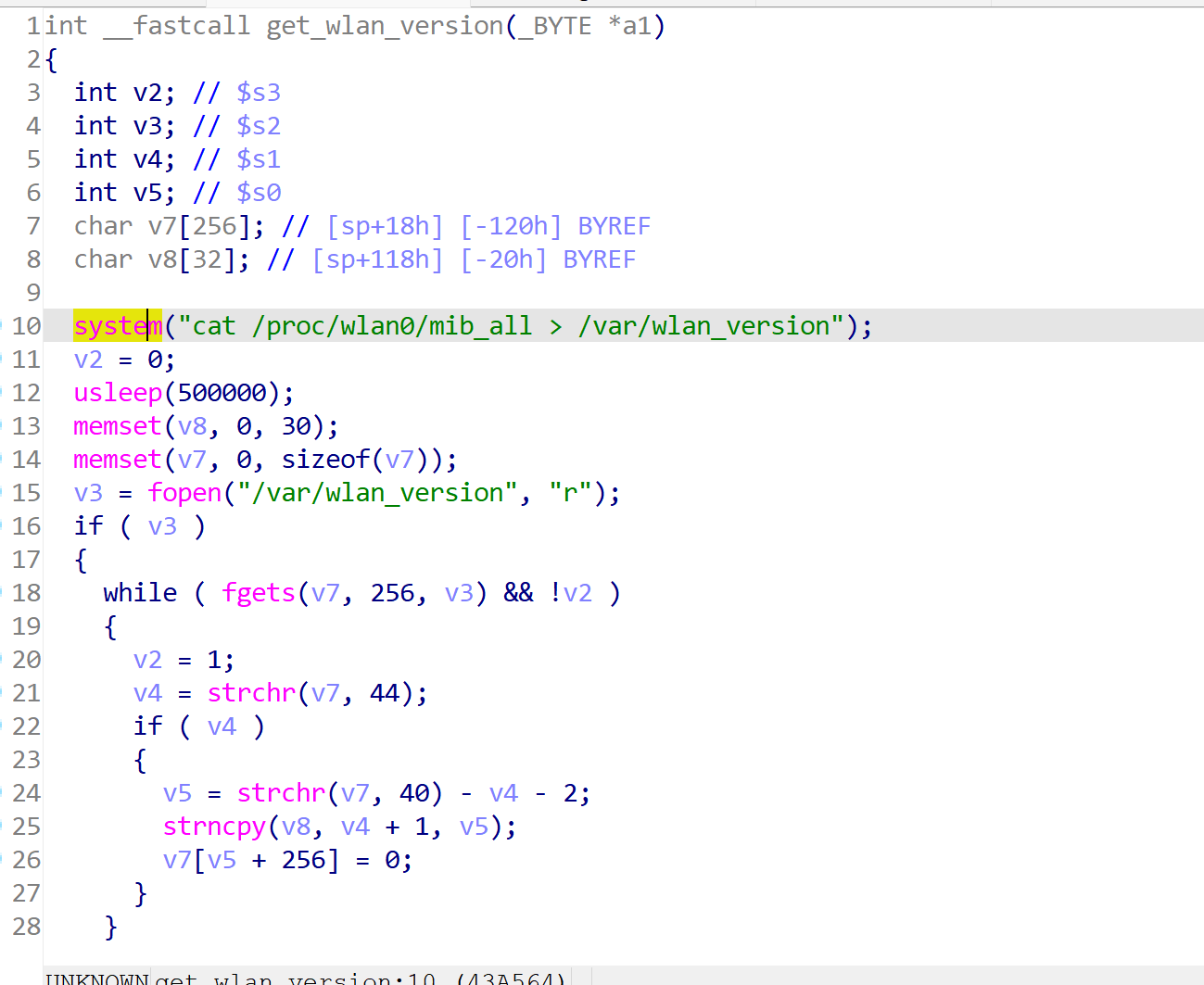

43B484是第一个报错出现的时刻

（按快了，凑合看看）

然后发现在这里卡死了

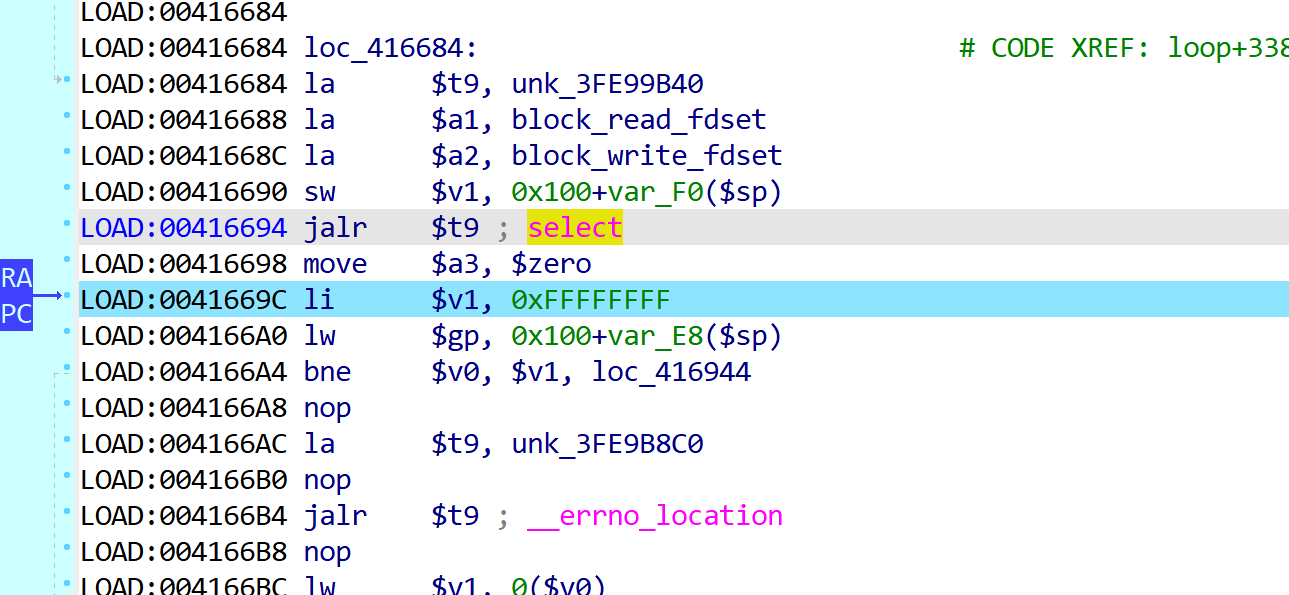

卡死以后ida可以ignore掉，继续执行，到jalr $t9;select这一行真的卡住了，访问网页就好了：

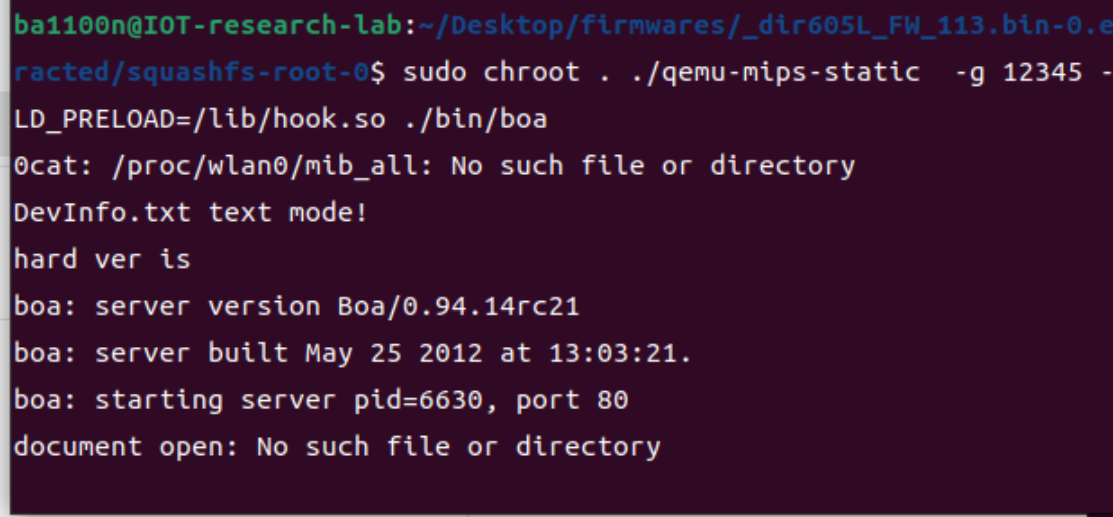

racted/squashfs-root-0$ sudo chroot . ./qemu-mips-static -g 12345 -E LD_PRELOAD=/lib/hook.so ./bin/boa

[sudo] password for ba1100n:

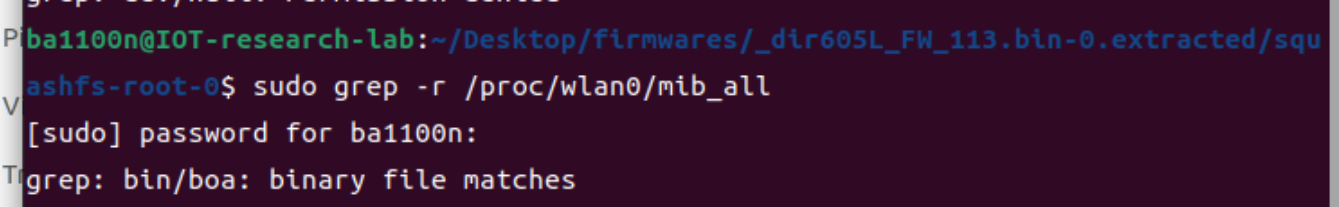

0cat: /proc/wlan0/mib_all: No such file or directory

DevInfo.txt text mode!

hard ver is

boa: server version Boa/0.94.14rc21

boa: server built May 25 2012 at 13:03:21.

boa: starting server pid=8263, port 80

device ioctl:: Function not implemented

device ioctl:: Function not implemented

smart 404 ----------------------------------

killall: dnsmasq: no process killed

killall: proxyd: no process killed

dnsmasq: failed to seed the random number generator: No such file or directory

dnsmasq: failed to seed the random number generator: No such file or directory

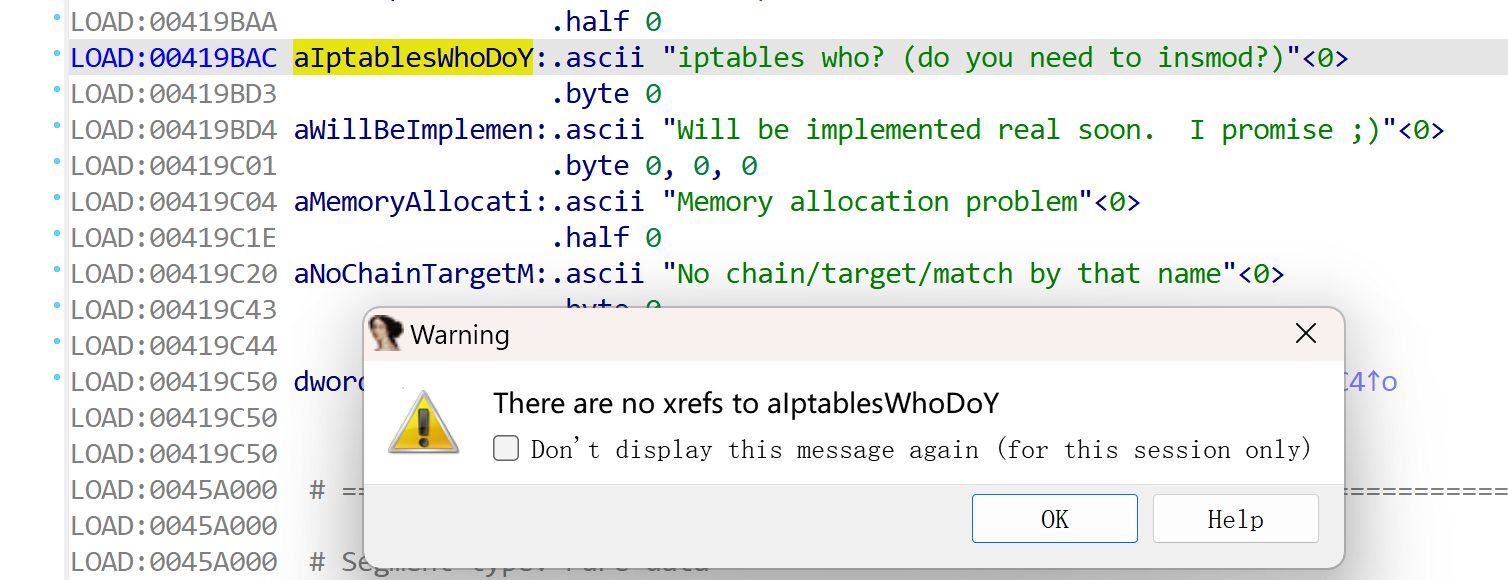

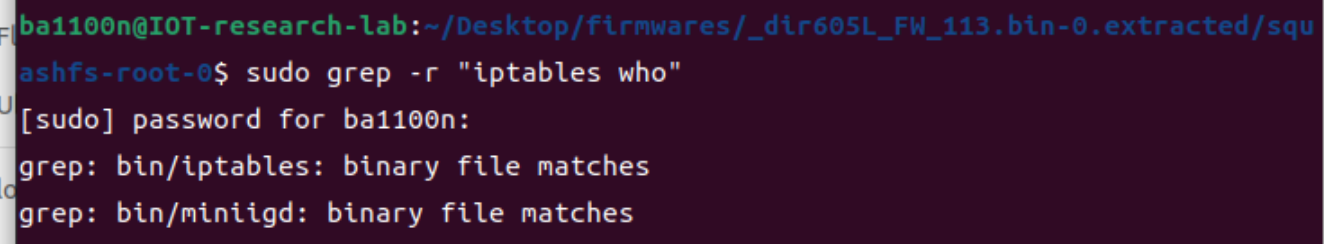

iptables v1.2.6a: can't initialize iptables table nat': iptables who? (do you need to insmod?) Perhaps iptables or your kernel needs to be upgraded. iptables v1.2.6a: can't initialize iptables table nat': iptables who? (do you need to insmod?)

Perhaps iptables or your kernel needs to be upgraded.

smart404 start ok.

device ioctl:: Function not implemented

device ioctl:: Function not implemented
