0x00 前言

并非有意开新坑的，但是其实昨天上课学到了一下下，然后四节课里面塞了那么多东西感觉云里雾里的，所以想趁着还没忘记赶紧总结一下，以供日后不时之需，其实学习到的这方面的东西尚且非常浅薄。。。还请海涵

而且听说工控的溢出漏洞其实很难转化成RCE，因为缺少很多库函数，但是，也恰恰是因为这是工控，如果存在远程的dos漏洞，就足以形成损失了，所以还请不要在fofa乱测试，如果真的伤及生活中真正的人，比如更改了某个线圈寄存器的状态，导致某个机械臂或者闸门伤到人了。。。。这是很不好的事情

请先下载Modbus Poll、Modbus Slave这两个模拟器备用

如果想要较为完整的介绍，可以看看https://getiot.tech/zh/modbus/，还涉及到Modbus协议相关开发内容了

https://mp.weixin.qq.com/s?__biz=MjM5NzA1OTc2MA==&mid=2651357872&idx=2&sn=27aeb15dce3d09c5d6003c2b2ab7a2ef&chksm=bd23ef6f8a546679b530b8dff4836fd29c58ff7df70df95c0daf1bf814b09005df7422394f8d&scene=27

更为详细的基础知识，但是似乎直接看这个也有点劝退

0x01 Modbus协议

0x011 Modbus协议

复制百度百科：

Modbus是一种串行通信协议，是Modicon公司（现在的施耐德电气Schneider Electric）于1979年为使用可编程逻辑控制器（PLC）通信而发表。Modbus已经成为工业领域通信协议的业界标准（De facto），并且现在是工业电子设备之间常用的连接方式。

其实可以这样理解：Modbus算是一个主站(poll那个模拟软件，客户端，发起控制请求)操控从站(slave，反而是服务端，可以理解为，这里是负责为主控服务的)的软件

典型的主设备包括现场仪表和显示面板，典型的从设备为可编程逻辑控制器（PLC）。

0x012 Modbus通信模式

Modbus通信有两种模式：RTU、TCP

0x0121 Modbus RTU（RemoteTerminal Unit）

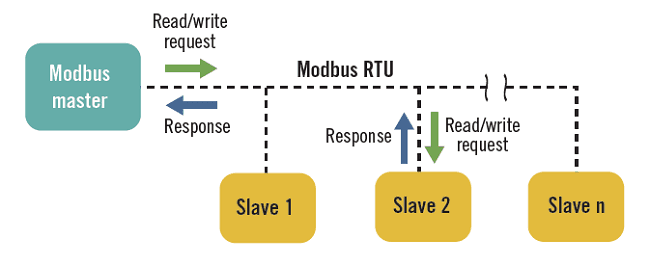

Modbus RTU 通常基于 RS-485 串行通信链路，RS-485 总线布线规范规定其必须是总线式拓扑结构。在实际布线中，通常采用手牵手菊花链布线方式。例如，Slave 1/2/3 三台 RS-485 设备，Slave1 的 485+ 接入 Slave2 的 485+ 端口，Slave2 的 485+ 再连接到 Slave3 的 485+ 端口，以此类推，485- 的接线方式和 485+ 一样。

~~似乎单台电脑是模拟不了这种的，下面这个才是能依据本人目前的设备能够模拟出来的~~

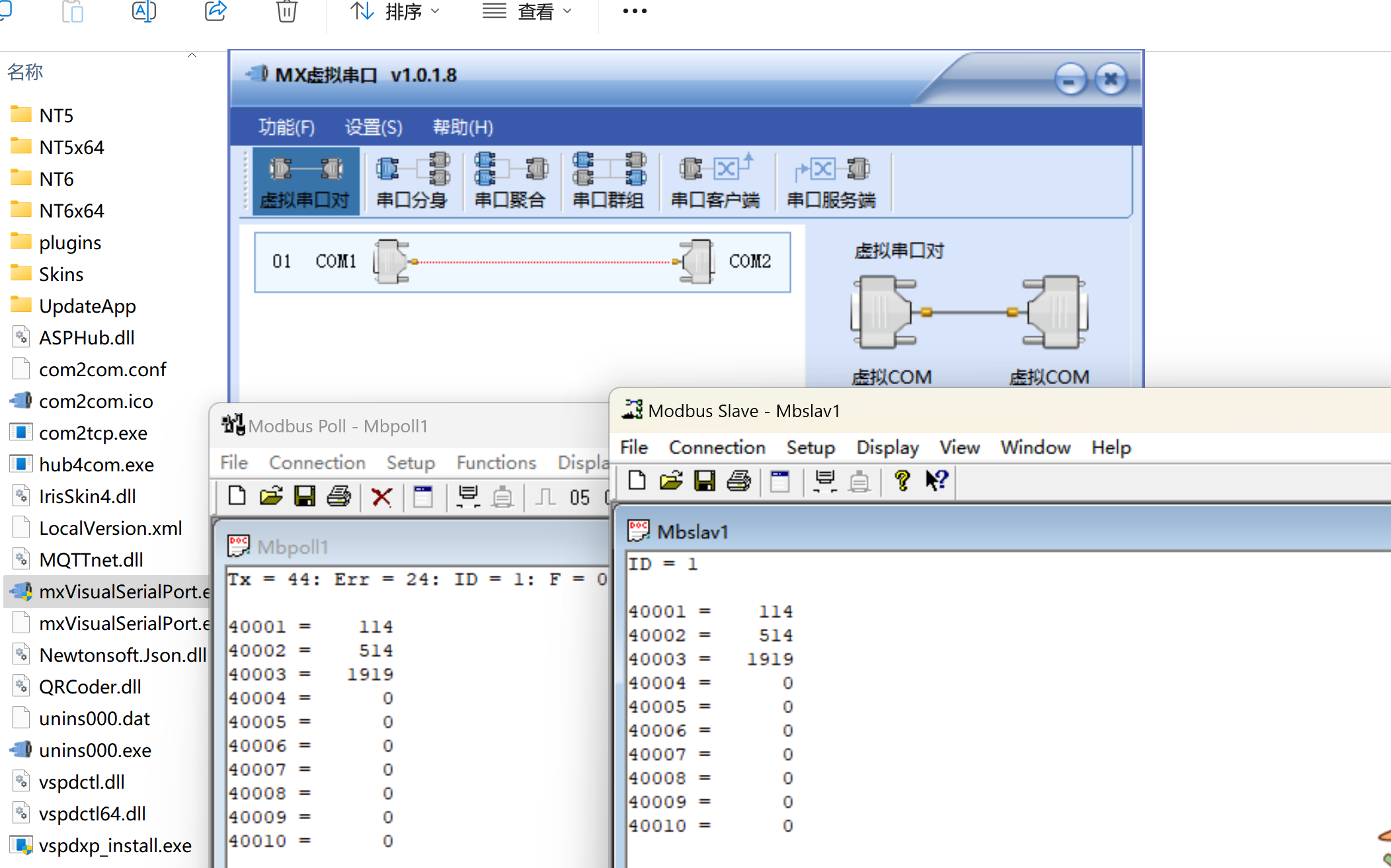

可以模拟，是我开小差了，请使用MX虚拟串口来进行模拟

0x0122 Modbus TCP

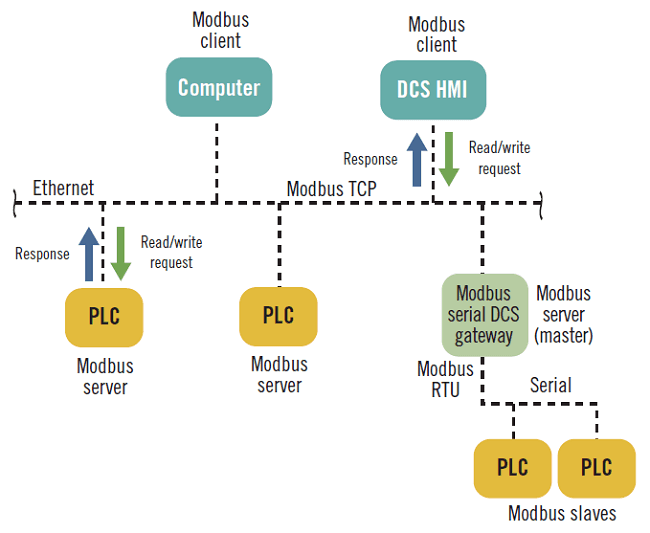

相对于使用串行链路的 Modbus RTU，Modbus TCP 基于以太网通信，因此其网络拓扑结构更为灵活，就是说可以是星型或者总线型的都可以。从串行链路上一主多从的构造，演变为多客户端/多服务器端的构造模型。

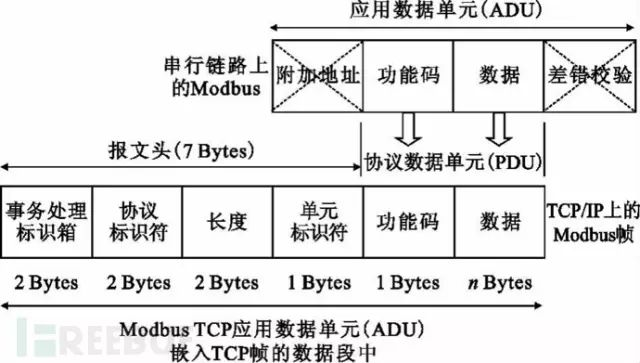

modbus TCP和modbus RTU基本相同，但是也存在一些区别：

a.从机地址变得不再重要，多数情况下忽略。从某种意义上说从机地址被IP地址取代；

b.CRC校验变得不再重要，甚至可以忽略。由于TCP数据包中已经存在校验，为了不重复造轮子，modbus TCP干脆取消了CRC校验。

使用 Modbus TCP，主站设备（客户端）可以通过 IP 地址找到 Modbus 从设备（服务器），并通过 Modbus 网关连接到另一个 Modbus RTU 网络。

0x013 Modbus寄存器的种类

线圈寄存器（Coil Register）：线圈寄存器用于控制从站设备的开关状态，通常用于控制外部设备的开关（例如，打开或关闭电机、阀门等）。线圈寄存器中的数据是布尔型（即只能是开或关，1或0）。线圈寄存器的地址范围通常为0~9999。
保持寄存器（Holding Register）：保持寄存器用于存储数据，通常用于存储从站设备的参数、状态信息等。保持寄存器中的数据可以是各种数据类型，如整数、浮点数等，具体取决于设备的实际需求。保持寄存器的地址范围通常为40000~49999。

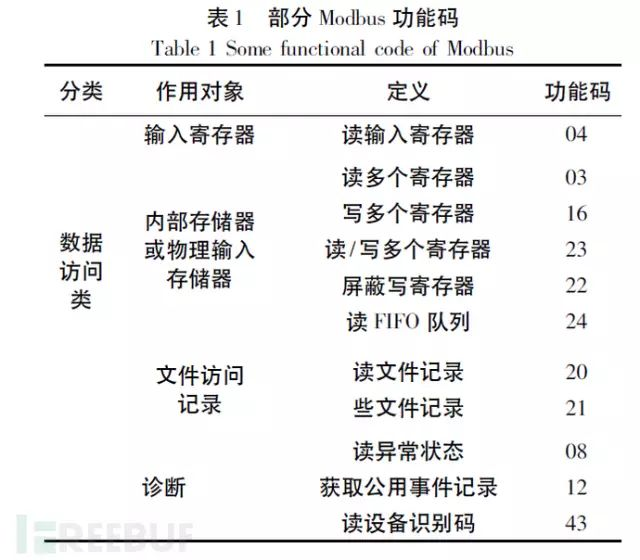

0x014 Modbus常用功能码

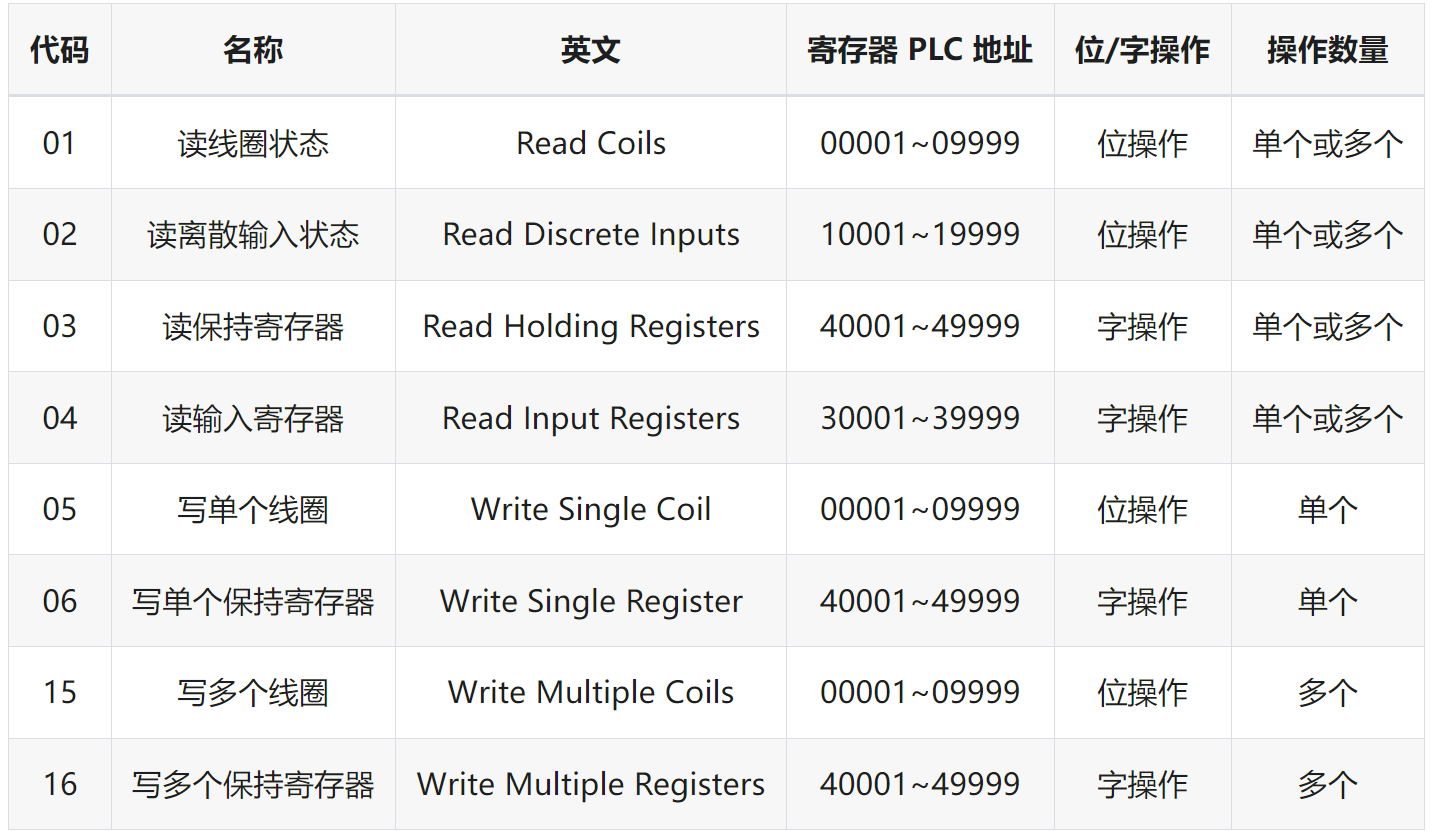

有效功能码有二十几种，但是一般使用上都以1、2、3、4、5、6、15、16这八种最为常用，以及另外特殊使用的20、21两种，此为General Reference Register，绝大部份的Modbus设备并不会提供此Register。

0x015 Modbus异常响应

modbus存在以下四种情况：

正常接收，正常处理，返回正常响应报文。
因为通信错误等原因，造成从站设备没有接收到查询报文，主站设备将按超时处理。
从站设备接收到查询报文，但报文存在错误（例如 LRC、CRC 错误等），从站设备将丢弃报文不响应，主站设备将按超时处理。
从站设备接收到正确的报文，但是超过处理范围（例如不存在的功能码或者寄存器等），从站设备将按返回包含异常码（Exception Code）的响应报文。

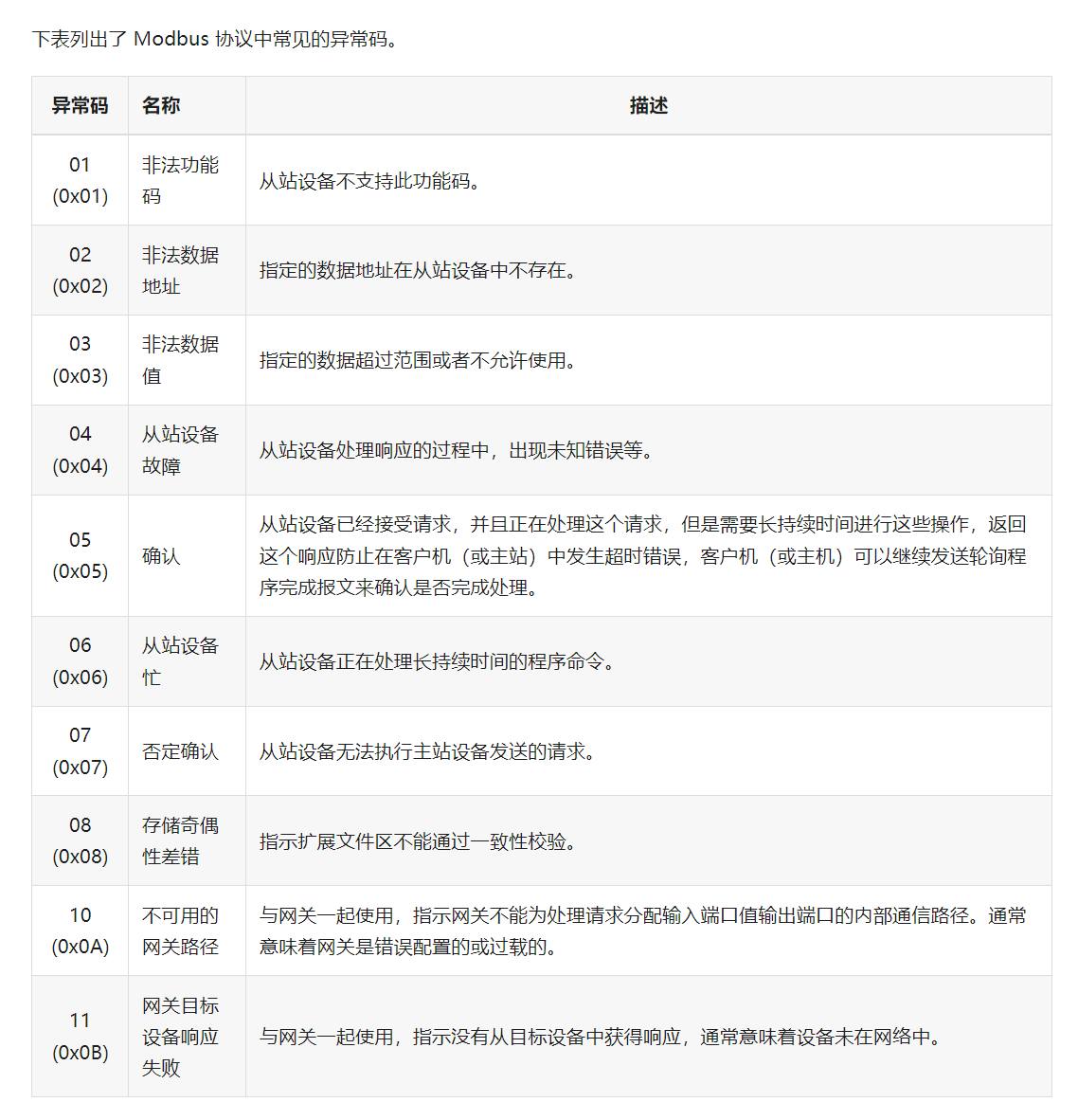

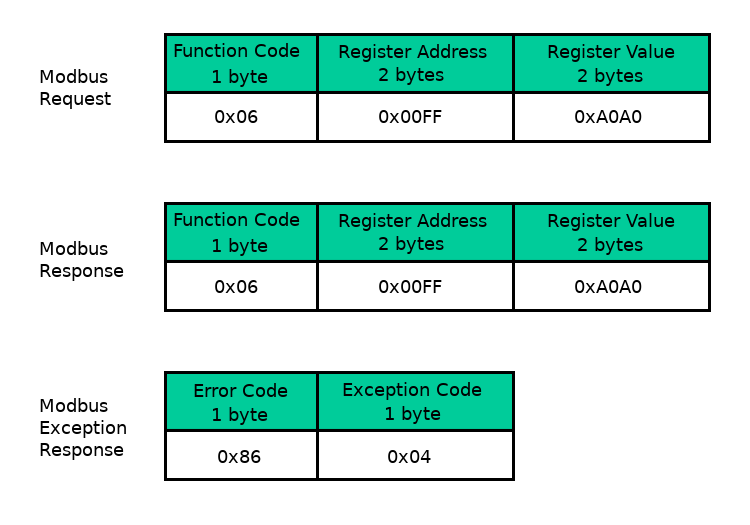

那么如果接收正确/出错了的话，modbus的接收端会返回如下的数据报文:

异常功能码 = 正常功能码 + 0x80

前人之述备矣：

0x016 Modbus安全问题

由于Modbus出现的很早很早，上世纪七八十年代出现并被广泛应用，其设计阶段并没有注重操作权限管理、认证、加密通信等安全问题，导致只要接入网络就能对Modbus进行监听和操控

（1）缺乏认证

在Modbus 协议通信过程中，没有任何认证方面的相关定义，攻击者只需要找到一个合法的地址就可以使用功能码就能建立一个Modbus 通信会话，从而扰乱整个或者部分控制过程。

（2）缺乏授权

Modbus 协议没有基于角色的访问控制机制，也没有对用户分类，没有对用户的权限进行划分，这会导致任意用户可以执行任意功能。

（3）缺乏加密

Modbus 协议通信过程中，地址和命令全部采用明文传输，因此数据可以很容易的被攻击者捕获和解析，为攻击者提供便利。

（4）功能码滥用

功能码滥用是导致Modbus 网络异常的一个主要因素。例如不合法报文长度，短周期的无用命令，不正确的报文长度，确认异常代码延迟等都有可能导致拒绝服务攻击。

现实中一些厂商会在Modbus的上层实现鉴权、加密传输之类的机制以修复这些安全问题，问题得到解决，但也有可能又会引入新的漏洞

那么，如果想进行工控漏洞研究，需要对协议进行fuzz，如何进行fuzz呢，入门阶段可以尝试一下对协议进行无状态fuzz的boofuzz，这个是不需要我们进行太多测试用例生成的方面的设置的。基本思想就是不断改变保持寄存器的状态，主从设备不断同步，然后观察主从设备的连接情况，以探测是否有crash

0x02 Modbus协议Fuzz（TCP模式下）

0x021 Modbus主从端建立连接（TCP模式）

为了模拟Modbus的通讯过程以研究其协议安全，可以使用Modbus Poll、Modbus Slave这两个模拟器来协助我们的学习

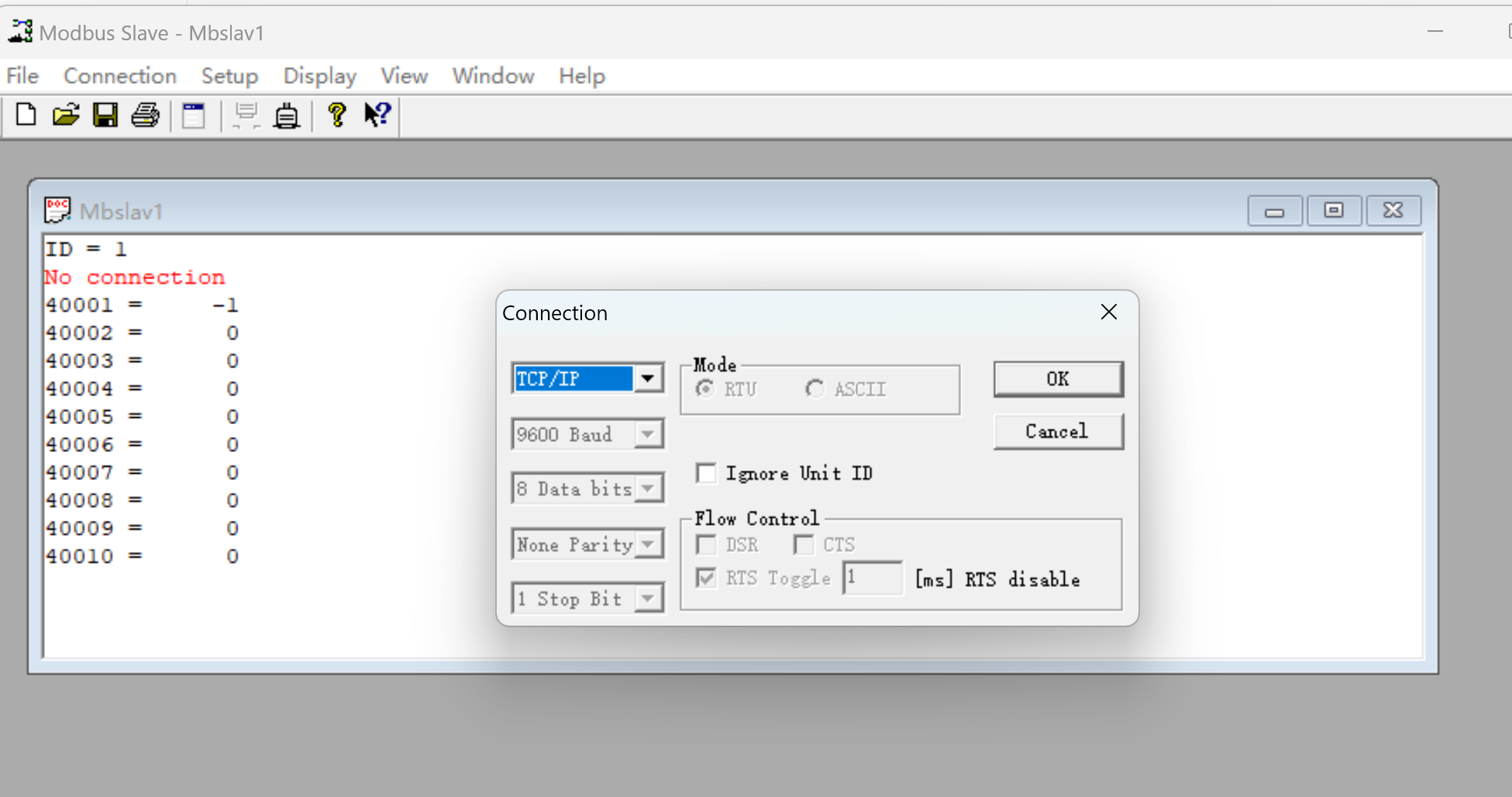

0x0211 Modbus slave（从站）

更改为TCP/IP

默认监听502端口

0x0212 客户端Modbus poll（主站）

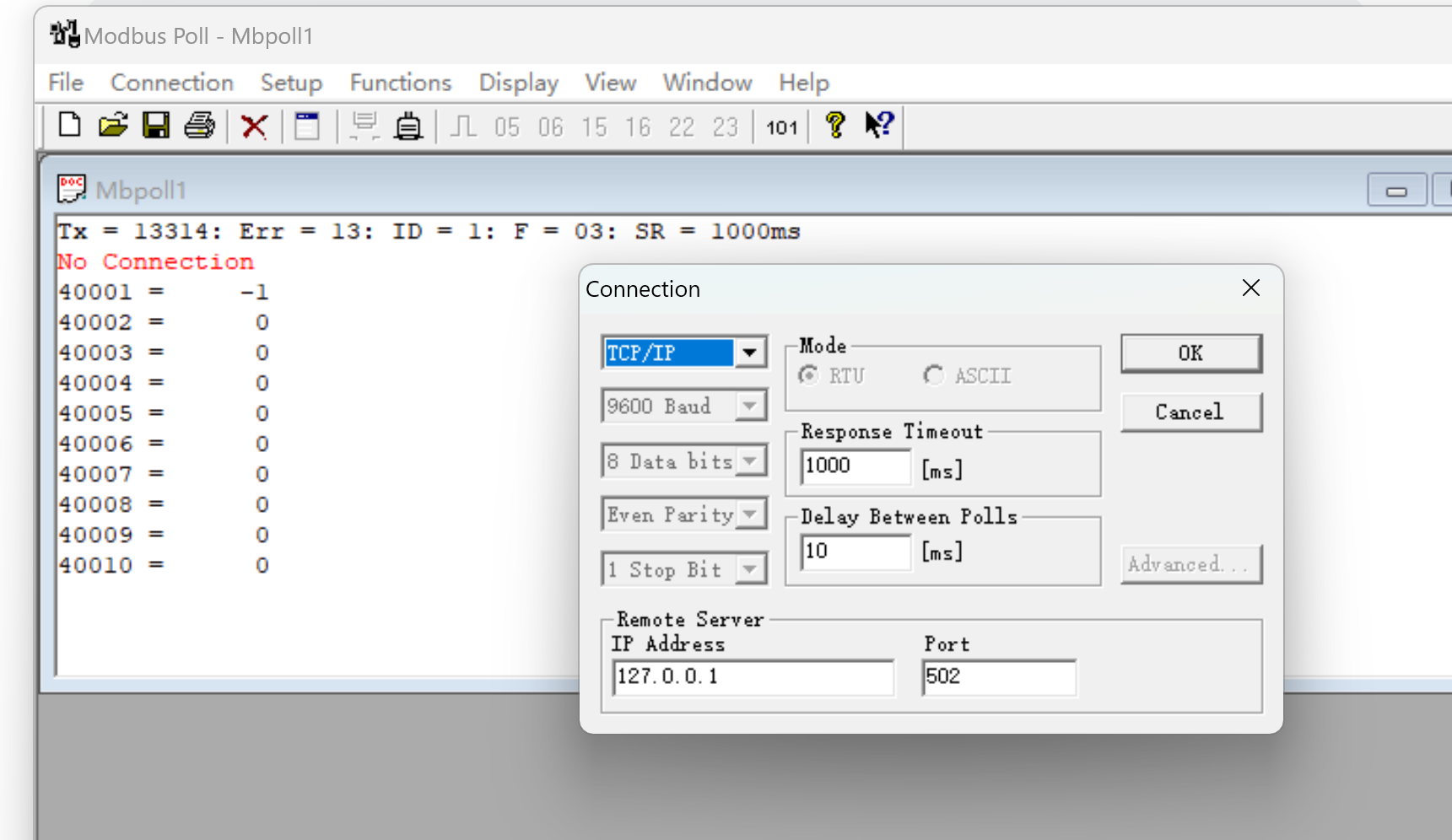

更改为TCP/IP

记得要把默认的0.0.0.0（路由器的默认地址）改为127.0.0.1（本机），然后启动

Tx 代表发送帧数，

Err代表错误帧，

ID表示从站的ID号，

F代表功能码，这里的03是写寄存器的

SR代表轮询周期，

右下角显示IP地址和端口号。

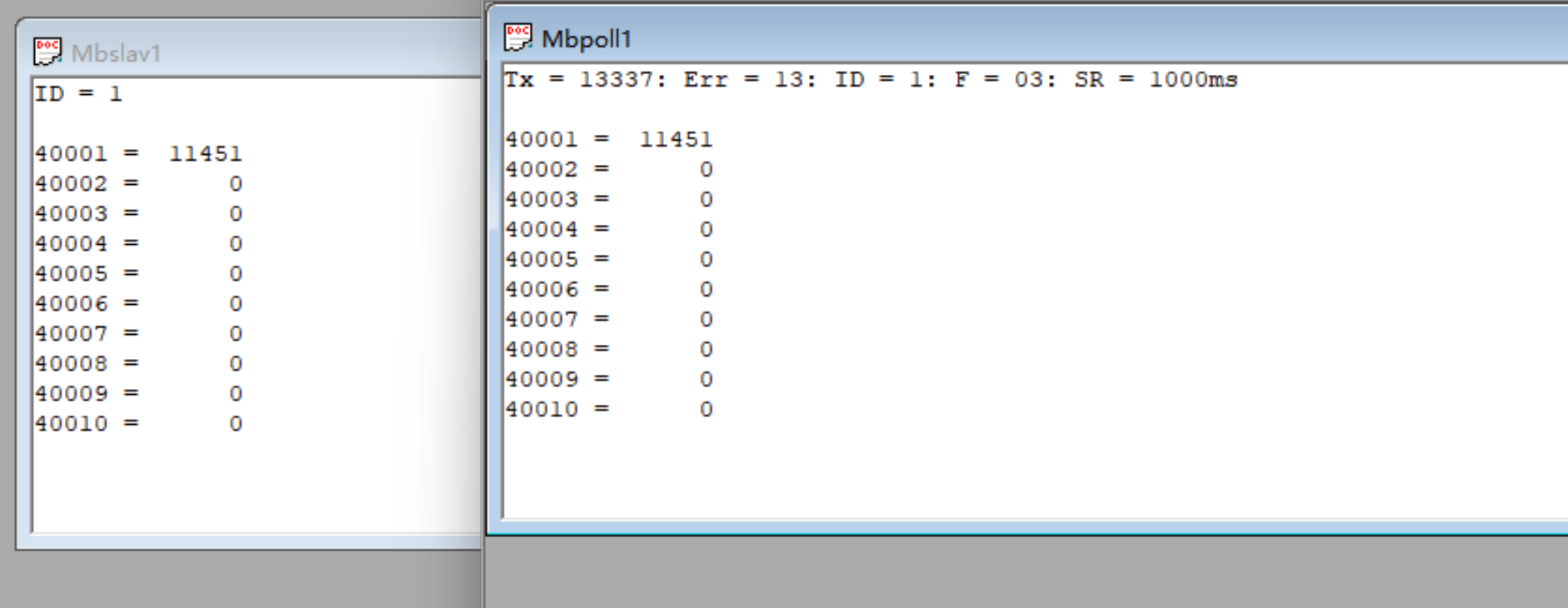

然后发现两者的这些保持寄存器实现了同步，更改任意一个，另一个都会被同步变化，比如：

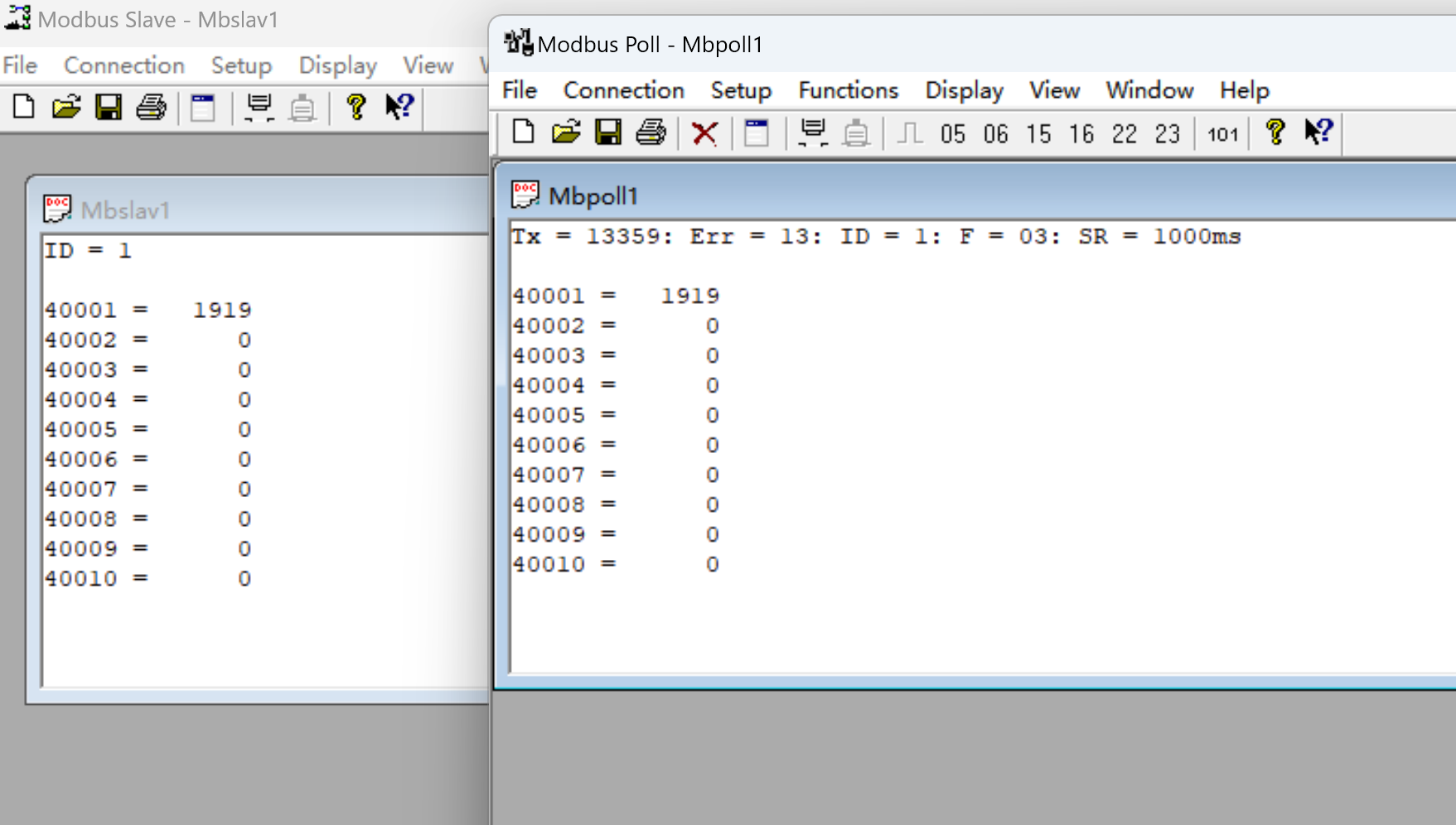

更改slave或者poll的40001地址的11451为1919，可以观察到：

这样我们就完成了poll主站与slave从站的连接，并且尝试了一次对保持寄存器的修改

0x022 boofuzz(TCP)

比如

# 026f 0000 0006 01 06 0000 000a

其中有很多东西是不能fuzz的，确定的，比如块的长度、功能码等，这些要是非法的话，会被丢掉不处理的

块的长度是动态的，其中，块包含了：

UnitID：一个字节长的字段，表示Modbus协议中的单元标识符。
FuncCode：一个字节长的字段，表示Modbus协议中的功能码。
RefNumber：一个两字节长的字段，表示Modbus协议中的参考号。
Data：未知字节长的字段，此处希望更改寄存器的话，是两字节，一个int值，表示Modbus协议中的数据。

那么如果我们想要对其进行fuzz，可以从事务处理标识箱(说白了是TransID，第几号传输报文)、Data来进行fuzz

那么代码块的核心部分就确定了，感谢老师


# 026f 0000 0006   01 06 0000 000a
s_initialize("modbus_tcp_fuzzer")
s_bytes(value=b'\x02\x6f', name='TransID', size=2, fuzzable=True)
s_bytes(value=b'\x00\x00', name='ProtocolID', size=2, fuzzable=False)
s_size(block_name="Modbus", length=2, endian=BIG_ENDIAN, fuzzable=False)
with s_block(name='Modbus'):
    s_byte(value=b'\x01', name='UnitID', fuzzable=False)
    s_byte(value=b'\x06', name='FuncCode', fuzzable=False)
    s_bytes(value=b'\x00\x00', name='RefNumber', size=2, fuzzable=False)
    s_bytes(value=b'\x00\x0a', name='Data', size=2, fuzzable=True)


session.connect(s_get("modbus_tcp_fuzzer"))
session.fuzz()

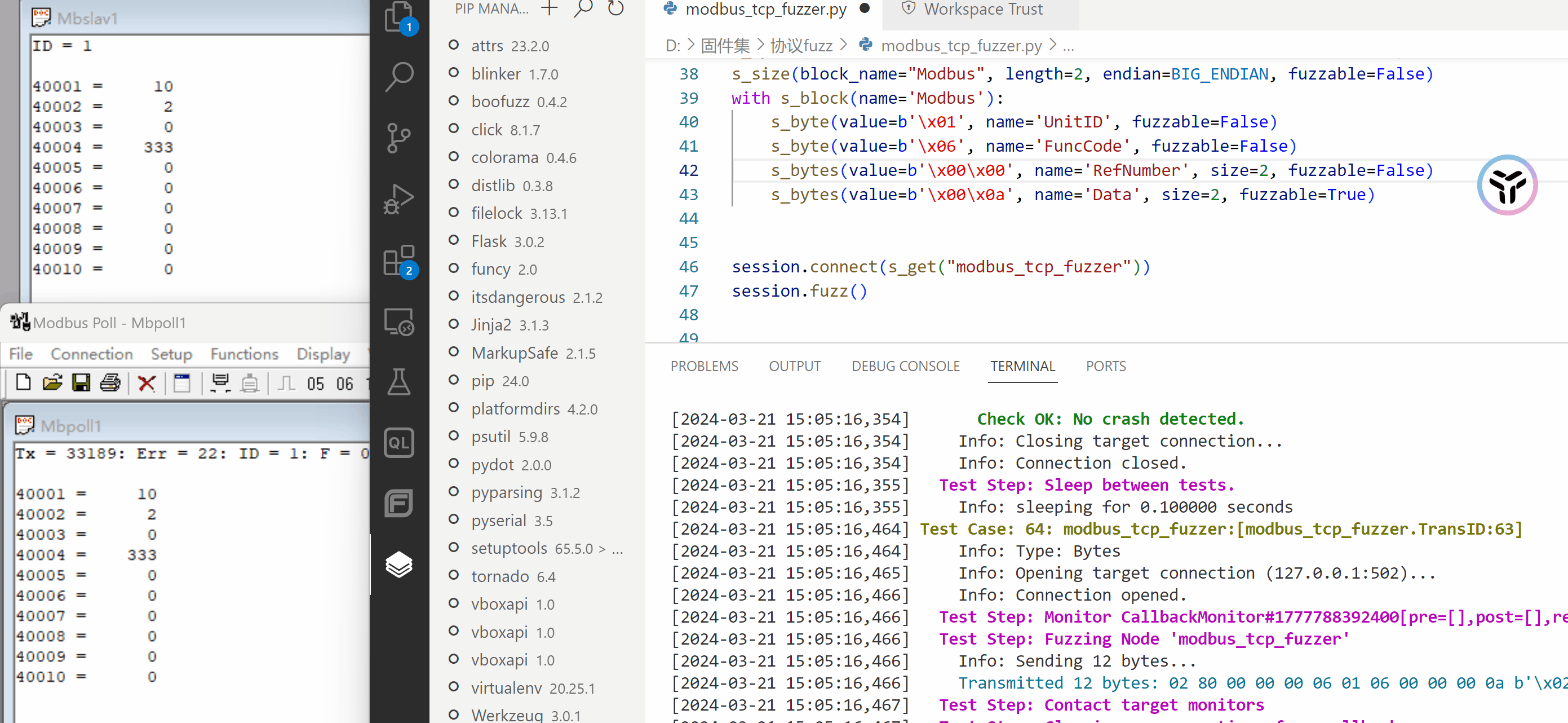

启动，然后就是不断检测对面的crash情况，这里问了一下老师，原来是通过测量服务是否掉线的方式，当然可以通过钩子函数什么的，此处并未深入

一个有趣的现象是，slave变化是十分迅速的，但作为沟通主站、fuzz的主要目标的poll，变化却很慢，然后关掉poll发现数据仍然在变化，这让我知道原来slave是开放502端口那个，一开始理解错了。poll正如其意，作为周期性（这里是1s）轮询各个slave的主站点，而slave则负责了通过TCP来接收真正的设备发出的讯号。

0x033 Wireshark分析（TCP）

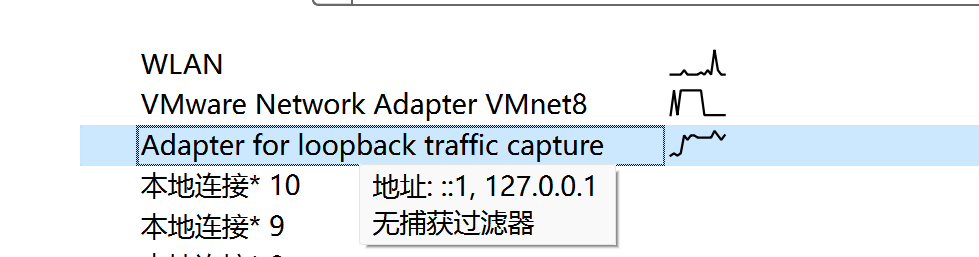

Wireshark看看，发现这个网卡是流量最大，最持续的，理应就是fuzz的那个口

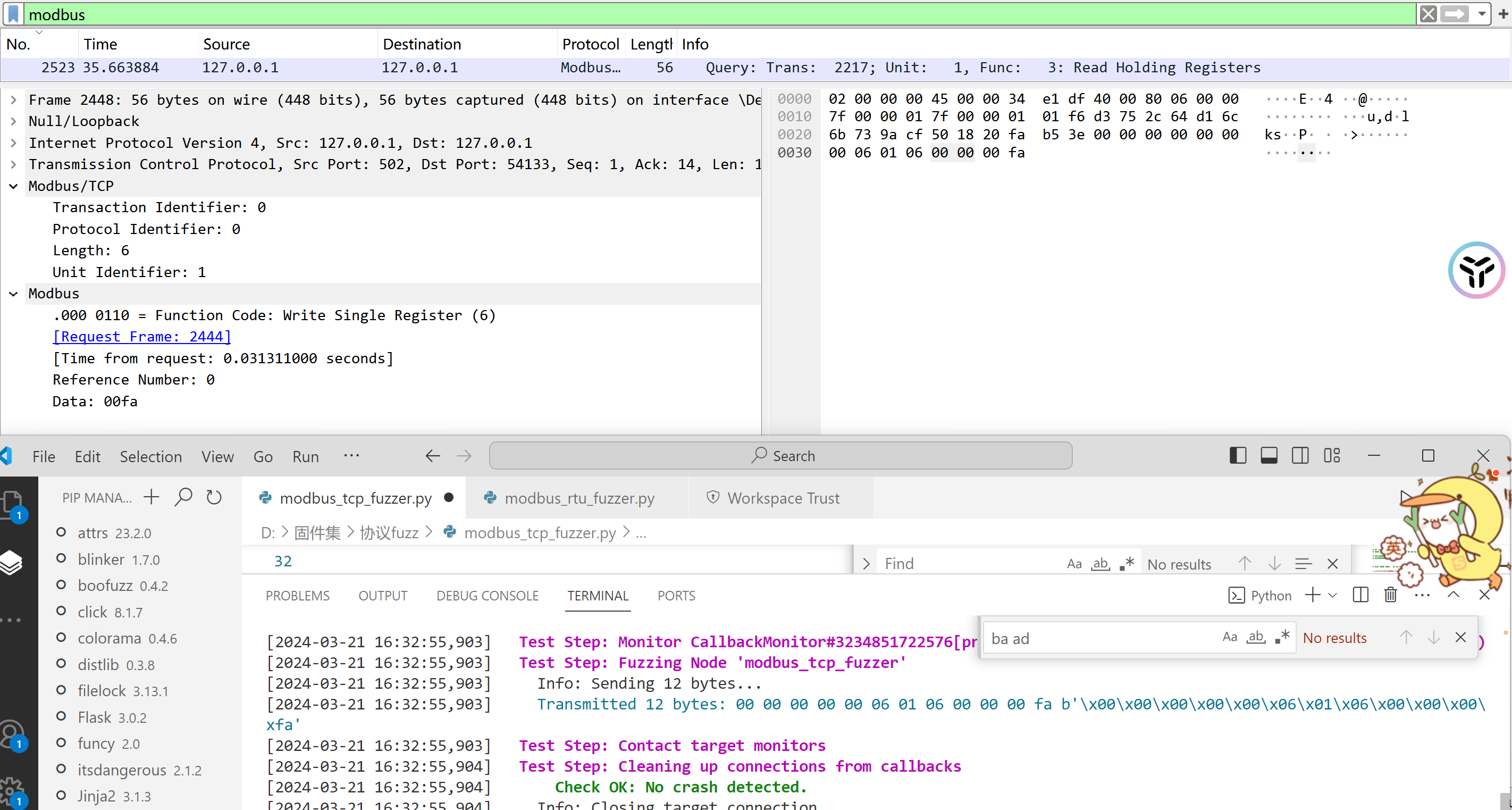

可以看到Wireshark是支持tcp通信下modbus协议的识别和格式的解析的，而且一个是query，poll轮询请求，一个response，是boofuzz发出的

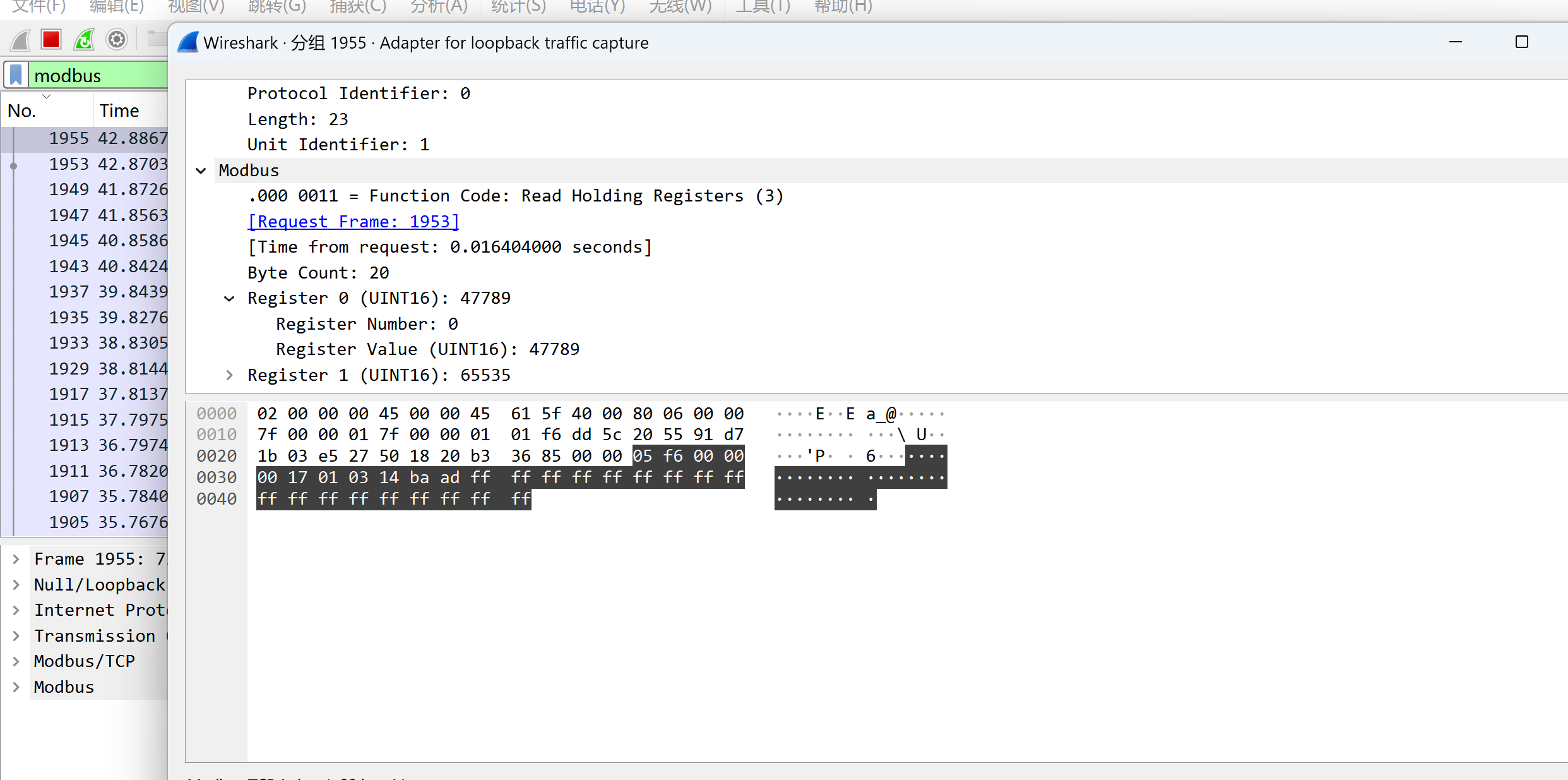

MAC（此处没有体现），IPV4，TCP，层层封装之下，才是应用层的Modbus包，比如这个包是从0x05f6开始

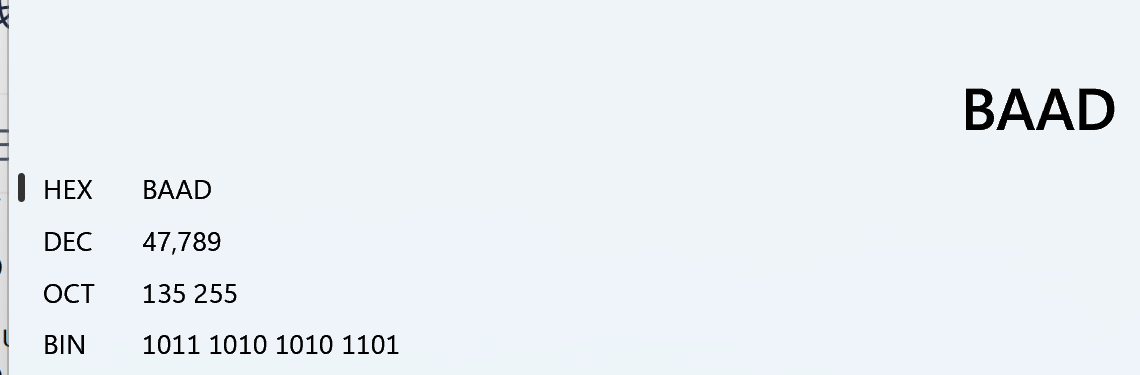

对比boofuzz的回显，原来sending12bytes并非是在这里用modbus协议发包吗，哦哦，这么大个Func: 3: Read Holding Registers没看到。。。这是在读寄存器呢。47789是response查询结果，40001保持寄存器的那个结果是ba ad，也就是

好，尴尬了，到这里然后Wireshark崩溃了，幸好截图了，所以后面包的编号有点对不上。。。重新启动fuzz和Wireshark，两三分钟崩溃一次，

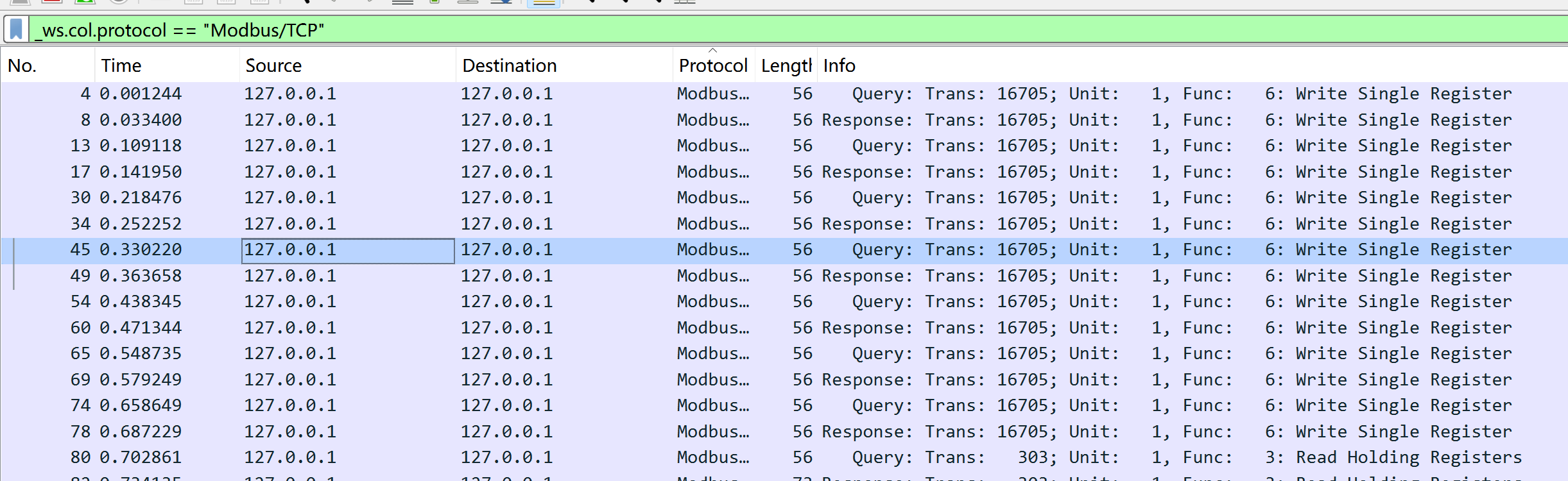

这次一打开直接关注最后一个Func: 6: Write Single Register发包

这12字节是完全一致的，而且电线鲨鱼已经帮我们分析每个字段的意思了，感谢鲨鲨(

0x03 Modbus协议Fuzz（RTU模式下）

工业常用的还是RTU

0x031 Modbus主从端建立连接（RTU模式）

常用的还是RTU，这样配置很轻松就连上了

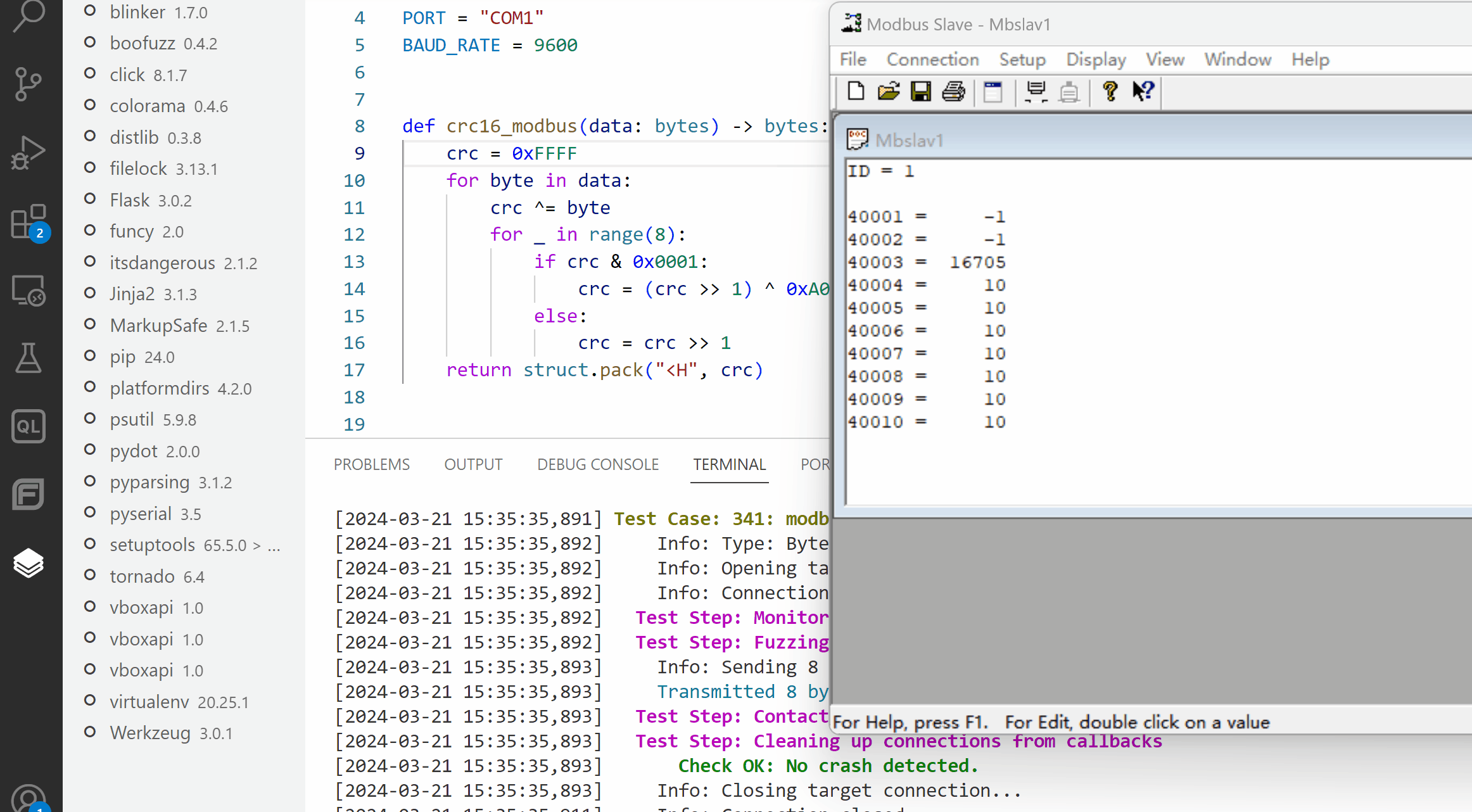

0x032 boofuzz（RTU）

请注意这里需要关闭主站，然后让boofuzz充当roll的端口，去跟slave”沟通”

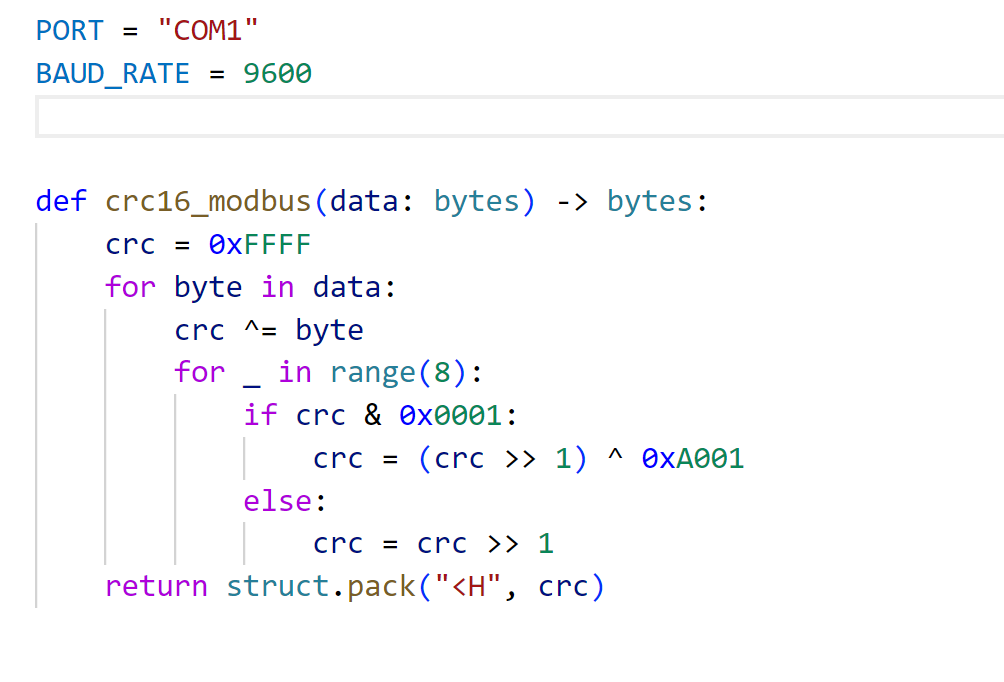

变化就是，RTU需要crc校验字段了，以及需要波特率、端口这些

0x033 Wireshark分析（RTU）

似乎Wireshark并不支持直接抓RTU的包来分析，可惜，如果有办法的话请务必告诉我

0x04 总结

学习了modbus协议的一些知识点

搞清boofuzz脚本怎么写，怎么用

抓modbus两种func定义功能的协议包查看其细节
