前言

就是为了学这个事情所以去学习了linux底层机制，包括CPU加电直到第一个main函数的过程

在知晓其机制以前，刚开始是对着镜像文件硬啃，但由于不知道镜像自解压的逻辑，也由于有一部分操作是操作系统参与的，所以当然不会出任何结果，

后面花了一周多去学习（外加一些学校的任务），理清关系，然后这周回到逆向过程，就能很快搞懂整个过程了，其实还挺简单的

因为某些原因只能省略细节，没关系，直接看思路即可

镜像文件结构

根目录

│ bootargs.cfg

│ bzImage

│ diskmap

│ initramfs.img

│ initrd.gz

│ memtest

│

├─dtb

│ *.dtb 若干

│ u-boot-*.dtb 若干

│

├─grub

│ .gdb_history

│ grub.cfg等文件

│

└─initrd_data

│ dec_initrd等文件

│

└─mount

知晓bzImage机制前的探索

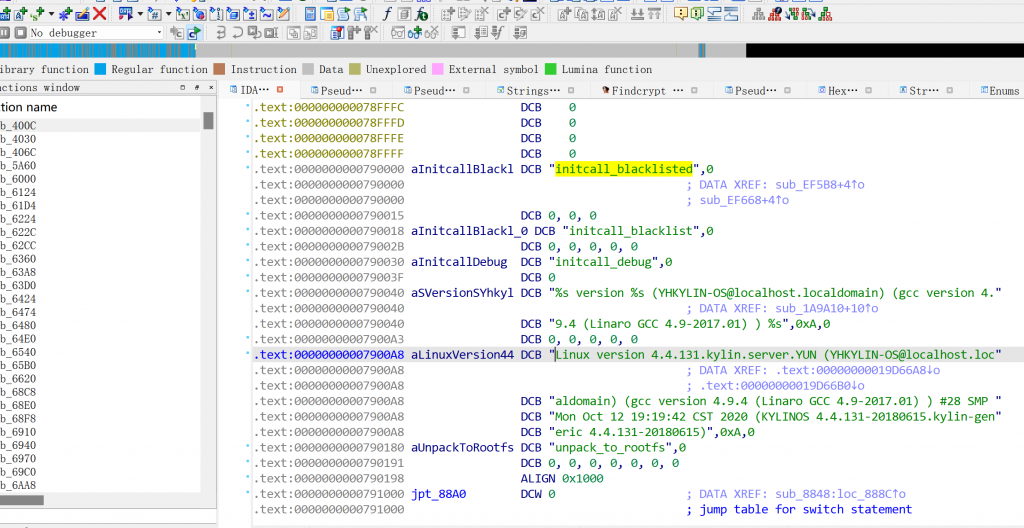

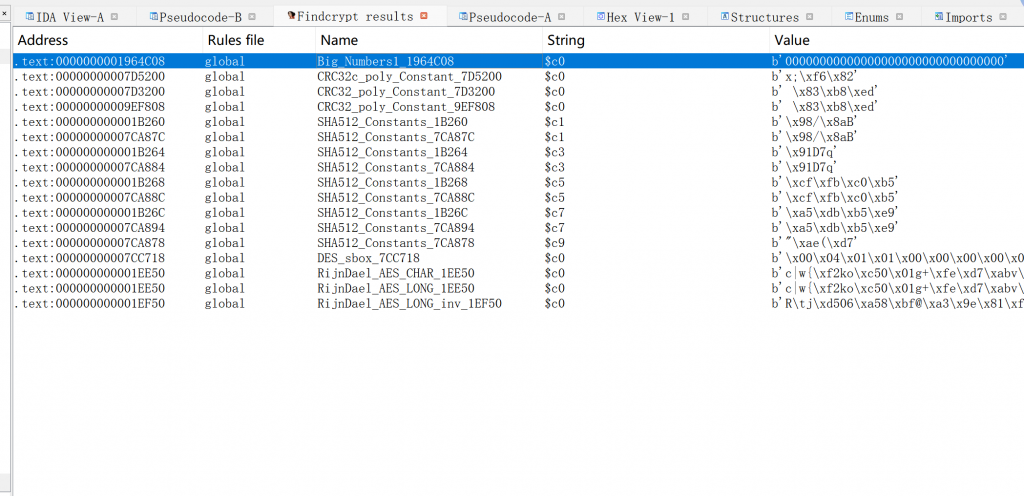

Findcrypt启动找到如下密码算法，但是很奇怪：这些算法最终的引用都没有指向？

查看引用，也没有引用该文件的地方，怎么回事呢

实际上这是加解密的库被包装在镜像里面，而且该固件的解密，后来确实并没有使用这几个被检测到的算法，但是当时在这里绕了一阵子圈圈，怀疑过是IDA版本不够高等问题

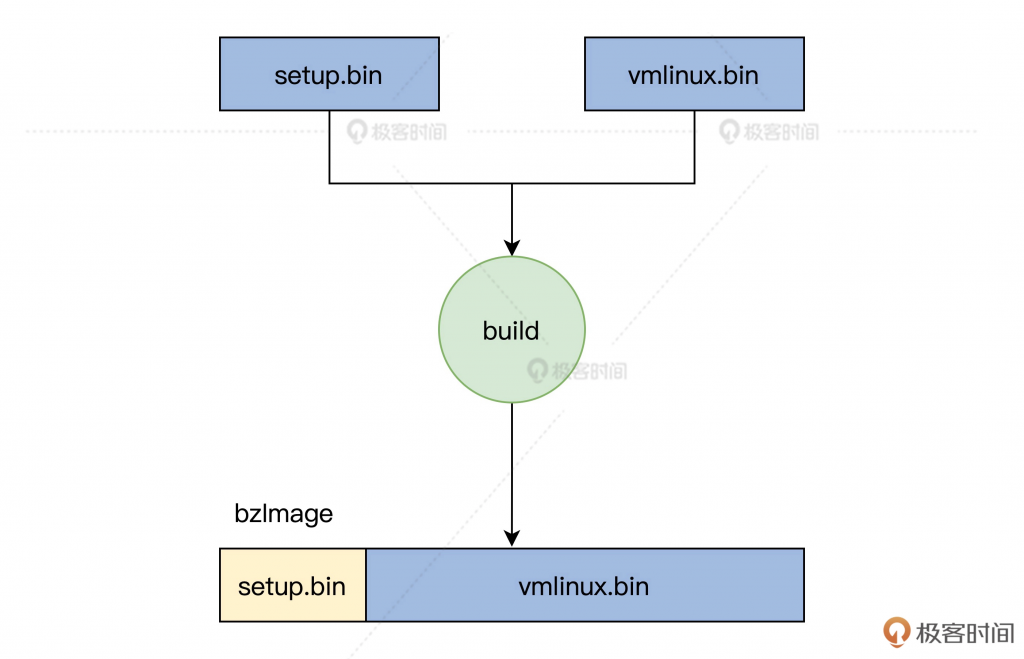

于是询问师傅，师傅说学习一下initrd那些东西你就懂了，于是网上搜索了bzImage这个关键词，首先看到的是这样一张图

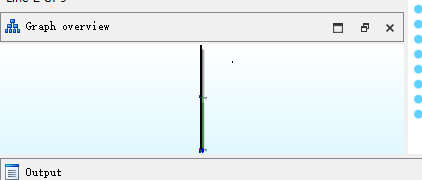

恍然明白了，原来这么长条的灰色(7.7是灰色条，8.3是绿色条），是被压缩的vmlinux.bin空间呀

知晓bzImage机制后

于是课下花去了大概一周左右的时间，断断续续把从CPU加电到整个系统初始化完成的机制都学习了，其中就包括bzImage的解压为vmlinux的过程，再回来看这个固件的解密

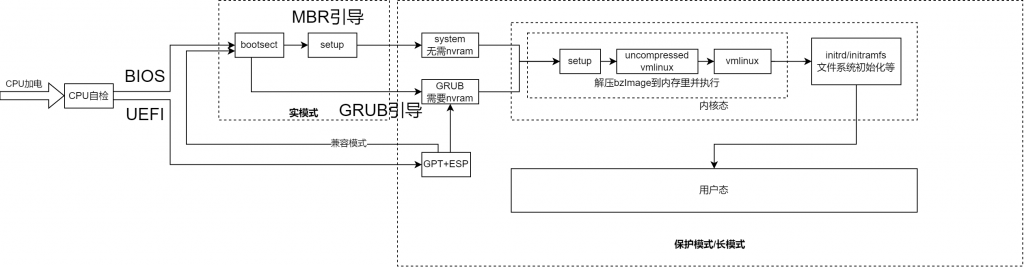

这是我在学习的时候画的图，可能有细节问题请见谅，详见本站的文章：

解压bzImage为vmlinux

bzImage可以使用https://blog.csdn.net/qq_40421991/article/details/111241980来解密

https://github.com/marin-m/vmlinux-to-elf

当然可以直接使用虚拟机上的

/usr/src/linux-headers-6.5.0-26-generic/scripts/extract-vmlinux

然后就导出来一个文件，拖IDA分析，此时整个bzImage解压后的状态就能分析了、

分析vmlinux

根据这一篇文章https://www.iotsec-zone.com/article/218

可以参照linux/init /initramfs.c后面populate_rootfs前后逻辑来分析其解密逻辑。

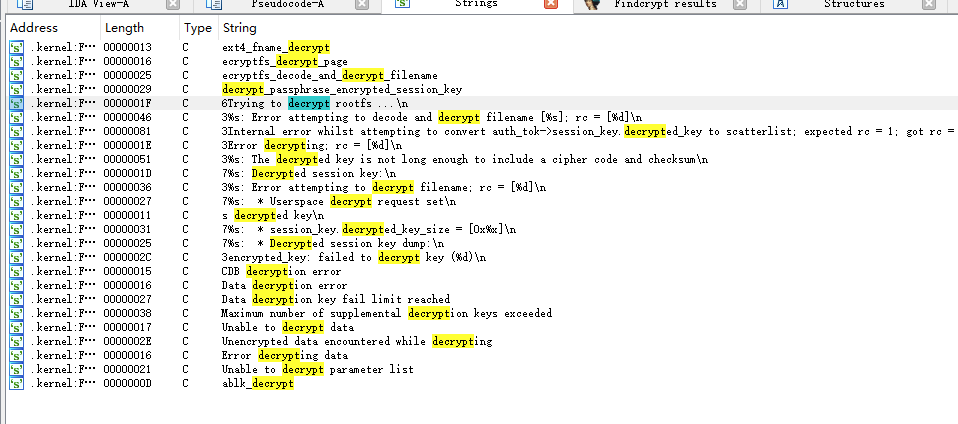

发现大量decrypt字样，以及，rc解密算法

但是这是没有引用的，内核上的那种调用关系，ida分析不出来

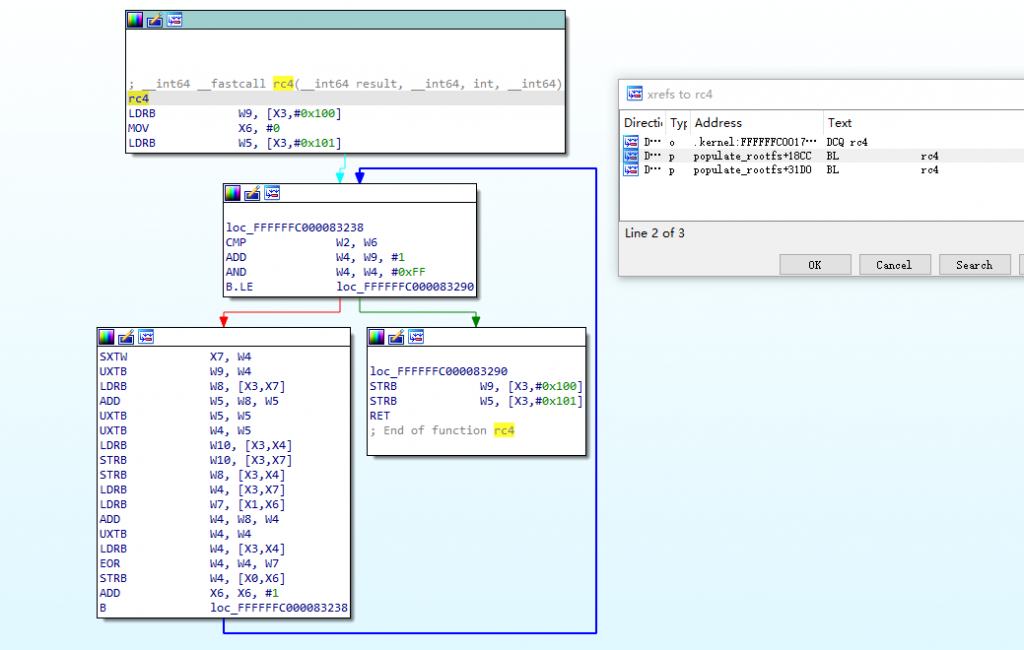

当然非常幸运的看到了rc4函数，直接查看引用，发现作者是改写了populate_rootfs的代码，直接让其自身具备rc4解密能力

所以跟进到populate_rootfs：

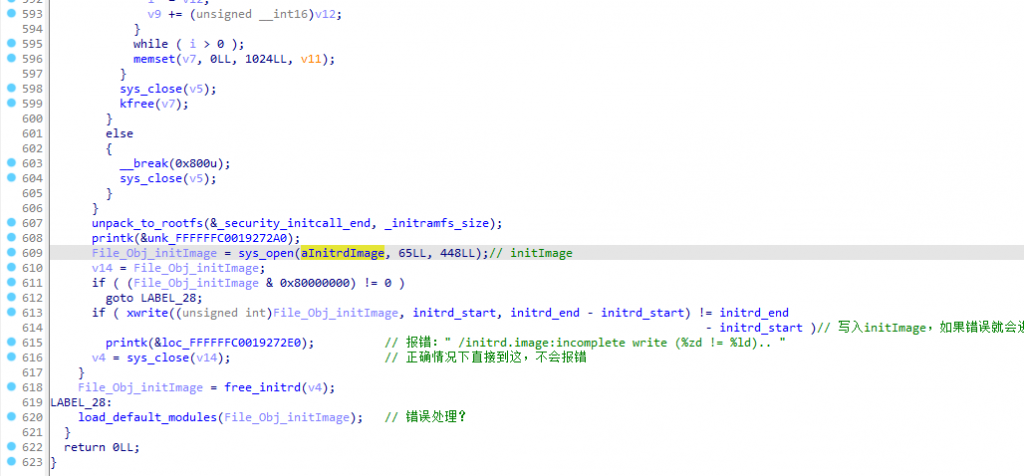

发现这个解压的函数实在是太长了，如图所示：

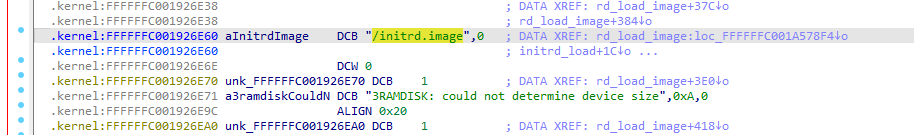

解密后的结果存放到/initrd.image

接下来有两个方案：

1.跑起来，让这个bzImage自行解压出来(具备一定普适性)

2.直接写破解脚本(麻烦，暂时可以不这么做)

那在这里就直接尝试跑起来这个镜像先吧

镜像加载

qemu-system-aarch64 \
-machine virt,virtualization=true,gic-version=3 \
-nographic \
-m size=1024M \
-cpu cortex-a72 \
-smp 4 \
-kernel bzImage \
-initrd initrd.gz \
--append "console=ttyAMA0 rdinit=/linuxrc"

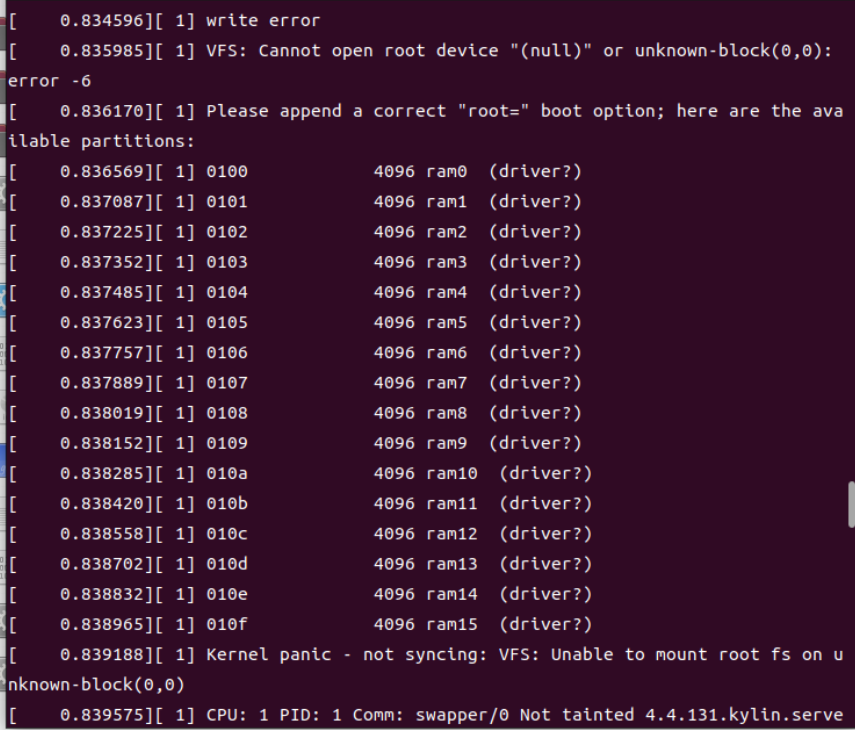

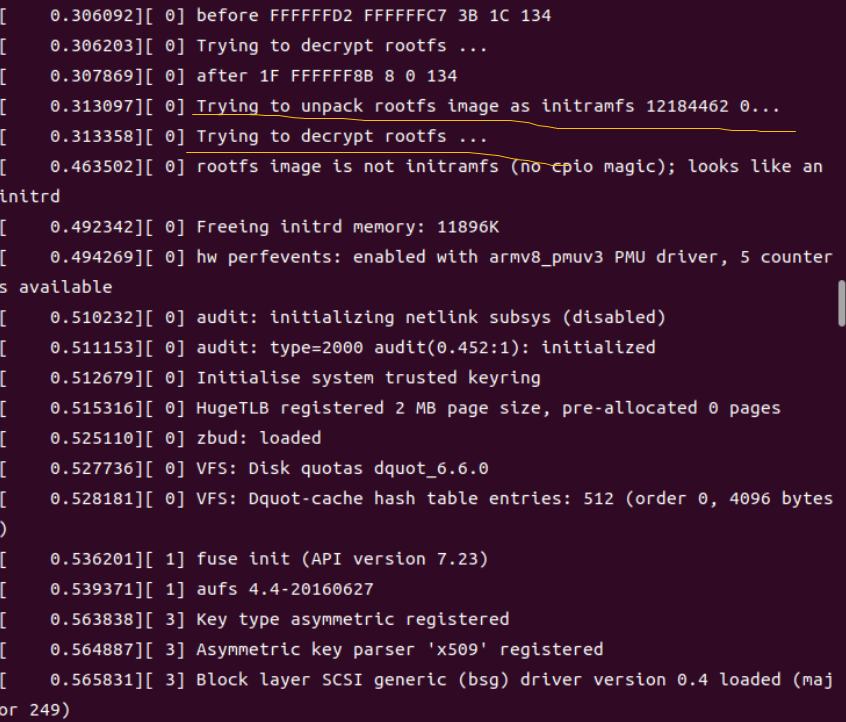

这样直接启动却报错了，仔细观察报错：

按道理，这里执行是没问题的

但是到后面就是不行，显示挂载不到rootfs

Please append a correct "root=" boot option; here are the available partitions

原来，是qemu启动参数里append中root指定有问题

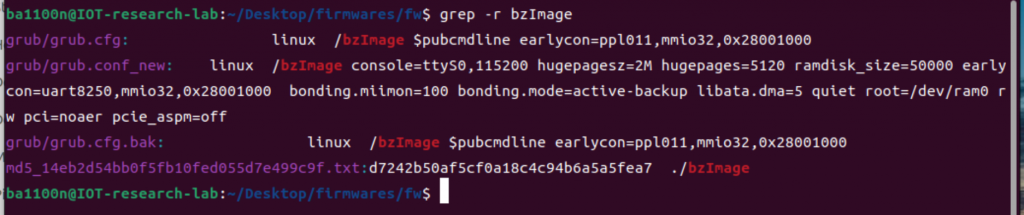

参考grub.cfg或者boot.cfg设置参数即可

qemu-system-aarch64 \
-machine virt,virtualization=true,gic-version=3 \
-nographic \
-m size=4096M \
-cpu cortex-a72 \
-smp 4 \
-kernel bzImage \
-initrd initrd.gz \
--append "console=ttyAMA0,115200 hugepagesz=2M hugepages=5120 ramdisk_size=60000 libata.dma=5 root=/dev/ram0 rw bonding.miimon=100 bonding.mode=active-backup pci=noaer pcie_aspm=off earlycon=uart8250,mmio32,0x28001000 rdinit=/linuxrc" \
-dtb ./dtb/u-boot-general.dtb

不过，并没有这么简单，这个固件体积可不小啊，内存不够大

师傅:应该是16g，但可以把pagesize改小点，2g也能跑

qemu-system-aarch64 \
-machine virt,virtualization=true,gic-version=3 \
-nographic \
-m size=12416M \
-cpu cortex-a72 \
-smp 4 \
-kernel bzImage \
-initrd initrd.gz \
--append "console=ttyAMA0,115200 hugepagesz=1M hugepages=1M ramdisk_size=60000 libata.dma=5 root=/dev/ram0 rw bonding.miimon=100 bonding.mode=active-backup pci=noaer pcie_aspm=off earlycon=uart8250,mmio32,0x28001000 rdinit=/linuxrc" \
-dtb ./dtb/u-boot-general.dtb

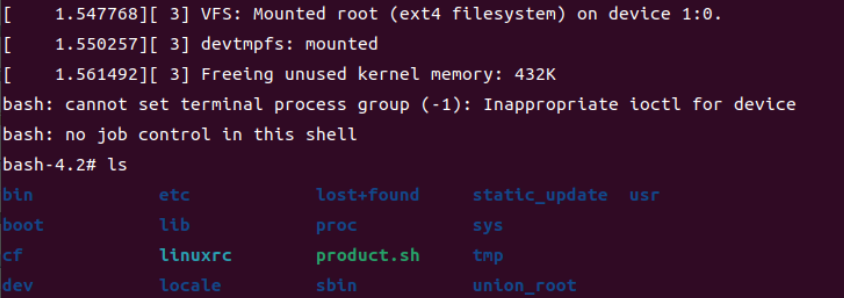

确实如此，可以跑起来了，终于

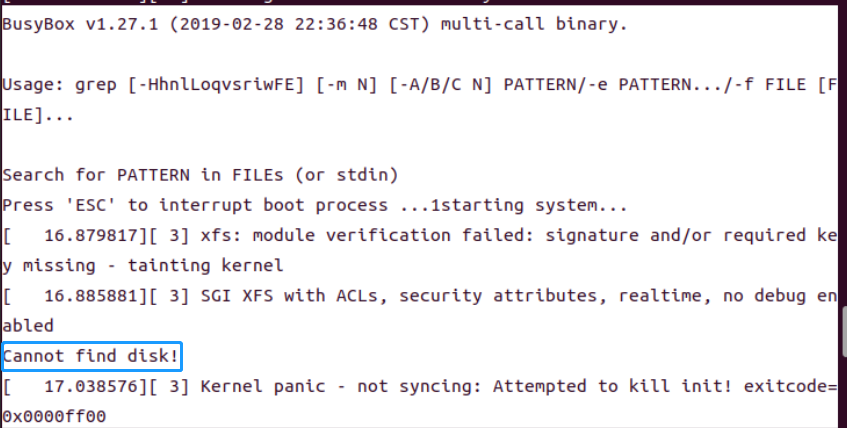

此时虽然确实可以进系统，但是有这个字样，一度以为实在不行了，问了一下师傅，他说是没有磁盘啊，但是qemu是可以无视这个条件的。如果想进shell，可以加init=/bin/bash启动参数就ok

qemu-system-aarch64 \
-machine virt,virtualization=true,gic-version=3 \
-nographic \
-m size=12416M \
-cpu cortex-a72 \
-smp 4 \
-kernel bzImage \
-initrd initrd.gz \
--append "console=ttyAMA0,115200 hugepagesz=1M hugepages=1M ramdisk_size=60000 libata.dma=5 root=/dev/ram0 rw bonding.miimon=100 bonding.mode=active-backup pci=noaer pcie_aspm=off earlycon=uart8250,mmio32,0x28001000 rdinit=/linuxrc init=/bin/bash" \
-dtb ./dtb/u-boot-general.dtb

文件系统导出

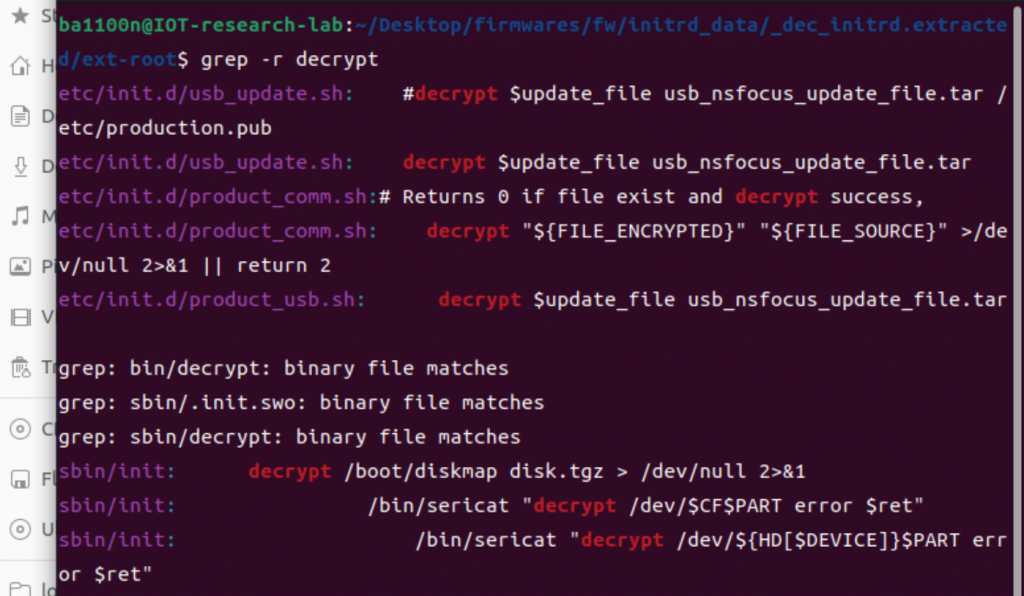

看起来/bin/decrypt就是核心的解密程序，跟进就行

有个问题：

这个RC4加密，密钥是什么，加密了什么，怎么导出解密的内容，实际上这里就是翻找各种启动脚本，以及看看它们引用了什么二进制文件，然后就推断出来个大概的样子

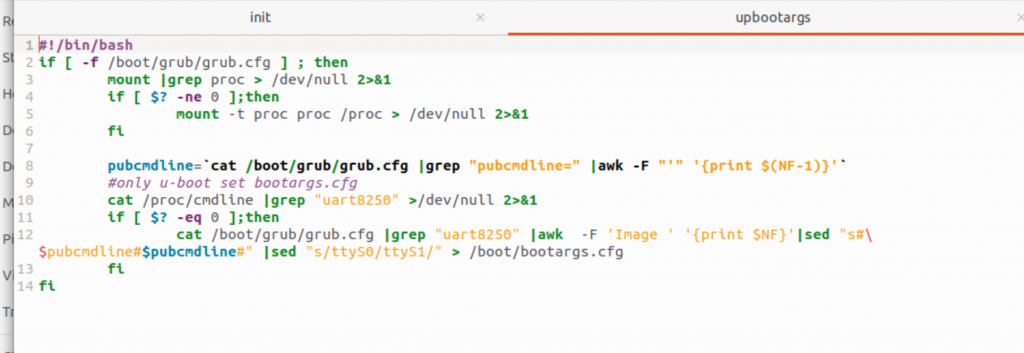

主要的启动逻辑在这：DecryptAndMount

好的，谜解开了，其实是因为initrd_data这个文件夹里面的内容是动调内核然后在populate_rootfs下断点然后dump内存解压出来的

QEMU仿真指令

qemu-system-aarch64 \
-machine virt,virtualization=true,gic-version=3 \
-nographic \
-m size=12416M \
-cpu cortex-a72 \
-smp 4 \
-kernel bzImage \
-initrd initrd.gz \
--append "console=ttyAMA0,115200 hugepagesz=1M hugepages=1M ramdisk_size=60000 libata.dma=5 root=/dev/ram0 rw bonding.miimon=100 bonding.mode=active-backup pci=noaer pcie_aspm=off earlycon=uart8250,mmio32,0x28001000 rdinit=/linuxrc init=/bin/bash" \
-dtb ./dtb/u-boot-general.dtb \
-virtfs local,path=/mnt/shared,mount_tag=host0,security_model=passthrough,id=host0

Shell上挂载

mkdir -p /mnt/shared sudo mount -t 9p -o trans=virtio,version=9p2000.L host0 /mnt/shared sudo mount -t nfs host0:/ /mnt/shared

如果我们希望能够直接导出文件系统，那么有两个办法，其一是

其一比较麻烦，配置网卡让虚拟机和本机产生网络连接，然后就可以通过scp之类的指令传文件，首先可预先了解一下TAP/TUN是怎么回事，巧了刚好朋友今天分享了相关知识，所以立马理解了。听起来是个很不错的方法，于是跟着

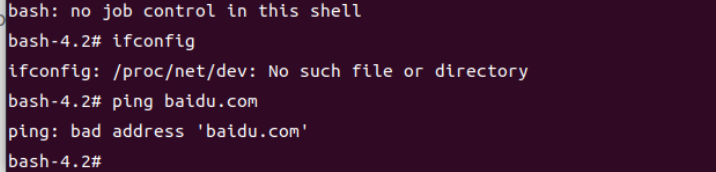

https://wzt.ac.cn/2021/05/28/QEMU-networking/试了一下，可惜的是，我配置完以后，这个qemu虚拟机仍然是不可以使用网络的，不仅仅是busybox阉割net-tools的问题

但我认为这个方法本身没有任何问题，倒是不太适合这种，如果是uart串口会不会就适用呢

其二则可以让qemu虚拟机mount某个镜像(建议先了解一下镜像和mount的那些知识，不然搞不明白)，然后在qemu跑起来的shell里面操作，把整个文件系统都放进镜像里面，之后直接分析镜像即可，听起来非常靠谱，因为即使固件再阉割，也是需要mount的吧，不可能把这个功能也给阉割了

刚开始试了下qemu使用这个来挂载镜像，失败

-drive format=raw,file=share.img

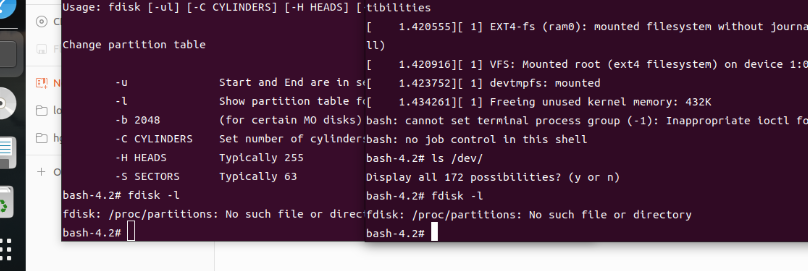

然后发现/dev/下仍然没有任何新记录

卡了挺久的，试了好多个都不行，再抱着不怕失败的心态尝试一下这个，感谢作者，终于可以了

http://pwn4.fun/2020/05/27/Qemu%E8%99%9A%E6%8B%9F%E6%9C%BA%E4%B8%8E%E5%AE%BF%E4%B8%BB%E6%9C%BA%E4%B9%8B%E9%97%B4%E6%96%87%E4%BB%B6%E4%BC%A0%E8%BE%93/

接下来详细讲讲怎么导出来文件系统的，首先是宿主机：

还是先创建一个镜像

dd if=/dev/zero of=share.img bs=1M count=2048

ext4格式化镜像

mkfs.ext4 share.img

再在宿主机创建一个空间/tmp/share，提供给镜像挂载，

还有先别把这个镜像挂到这个空间上面，因为宿主机和qemu虚拟机同时挂载镜像以后，并不能够同步，重新挂载才能得到最新的文件

mkdir /tmp/share
//先别sudo mount -o loop $PWD/share.img /tmp/share

然后就是qemu跑起来。我的append是根据配置文件来配置的，其实与镜像挂载无关，真正有关的是最后一行

qemu-system-aarch64 \
-machine virt,virtualization=true,gic-version=3 \
-nographic \
-m size=12416M \
-cpu cortex-a72 \
-smp 4 \
-kernel bzImage \
-initrd initrd.gz \
--append "console=ttyAMA0,115200 hugepagesz=1M hugepages=1M ramdisk_size=60000 libata.dma=5 root=/dev/ram0 rw bonding.miimon=100 bonding.mode=active-backup pci=noaer pcie_aspm=off earlycon=uart8250,mmio32,0x28001000 rdinit=/linuxrc init=/bin/bash" \
-drive file=$PWD/share.img,if=virtio

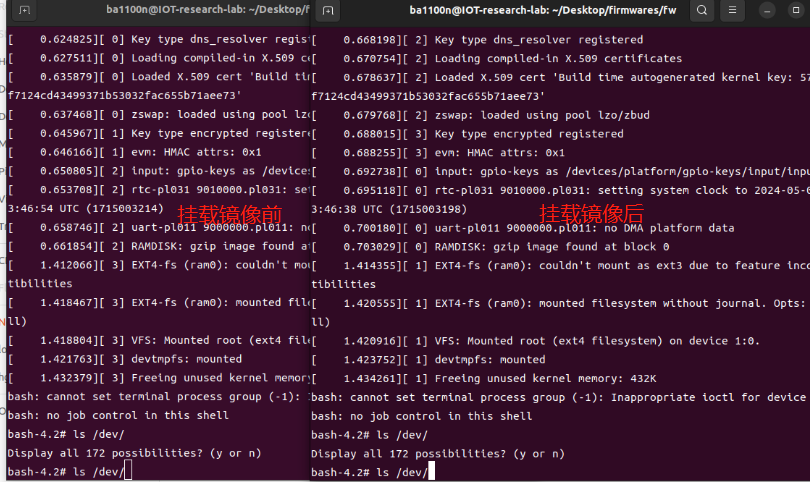

然后进shell第一件事是，看看/dev/有没有多东西？有，太好了

多的是/dev/vda，将它挂载到qemu虚拟机里面某个文件夹，

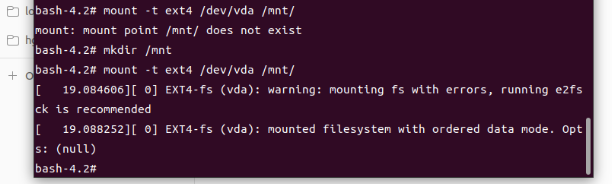

mount -t ext4 /dev/vda /mnt/

至此，这个镜像挂载上了qemu虚拟机里面的/mnt/

这时候，就可以放文件进去了，我们需要打包整个文件系统，以支撑下一步的漏洞研究。

在qemu shell里执行：

tar -czvf rootfs.tar.gz / cp rootfs.tar.gz /mnt/

现在可以退出qemu虚拟机了，回到宿主机，对镜像进行挂载

sudo mount -o loop $PWD/share.img /tmp/share

然后就可以去/tmp/share/找到我们需要从qemu shell导出来的文件了

自此，bzIamge->解密->解压文件系统到内存->qemu shell->导出固件文件系统,这个解密固件的流程是走完了，后面就可以进行进一步的安全研究啦
