前言

本文重点关注tcache本身的结构、取用放入的原子操作，以及其free安全机制的演变过程，

大概分水岭在于

2.26(tcache出现)

2.28(_int_free引入key防止双重释放)

2.32(PROTECT_PTR的引入波及tcache利用)

2.34(使得key随机生成，而非tcache_perthread_struct的地址)

在这个过程中，可以看到ptmalloc力保tcache的性能，导致没有做到对堆利用的完全封堵

请见谅，本文对于tcache针对各sizebin的具体操作，将不会表现太多细节，因为如果要关注安全性，其实关注它们的底层一点的安全机制即可

tcache安全机制演变与对应绕过手法

tcache核心思想

首先不得不提的是，“快”，贯穿整个tcache机制之中——这决定了它的一些安全特性。

这使得刚开始2.26版本下突然引入的tcache没有任何安全检查，在后面的补丁中，也只是做了必要的、不太影响性能的安全检查。

tcache适用于非large bin大小的堆内存的管理，使用单链表，fd指针，

每当有新的内存大小被申请，其会创造一个新的入口点(entry)与其大小关联起来，以后申请和释放no large大小的块都会首先经过tcache内部指定大小的入口点的堆块遍历，查找有无合适的块，其中，这个大小通过以下方式来计算

下面根据glibc版本的演变过程作为时间轴来看看tcache安全机制的变化：

早期型tcache（glibc 2.26-2.27）

https://github.com/bminor/glibc/blob/release/2.26/master/malloc/malloc.c

所有需要了解的部分都在malloc.c

早期tcache结构

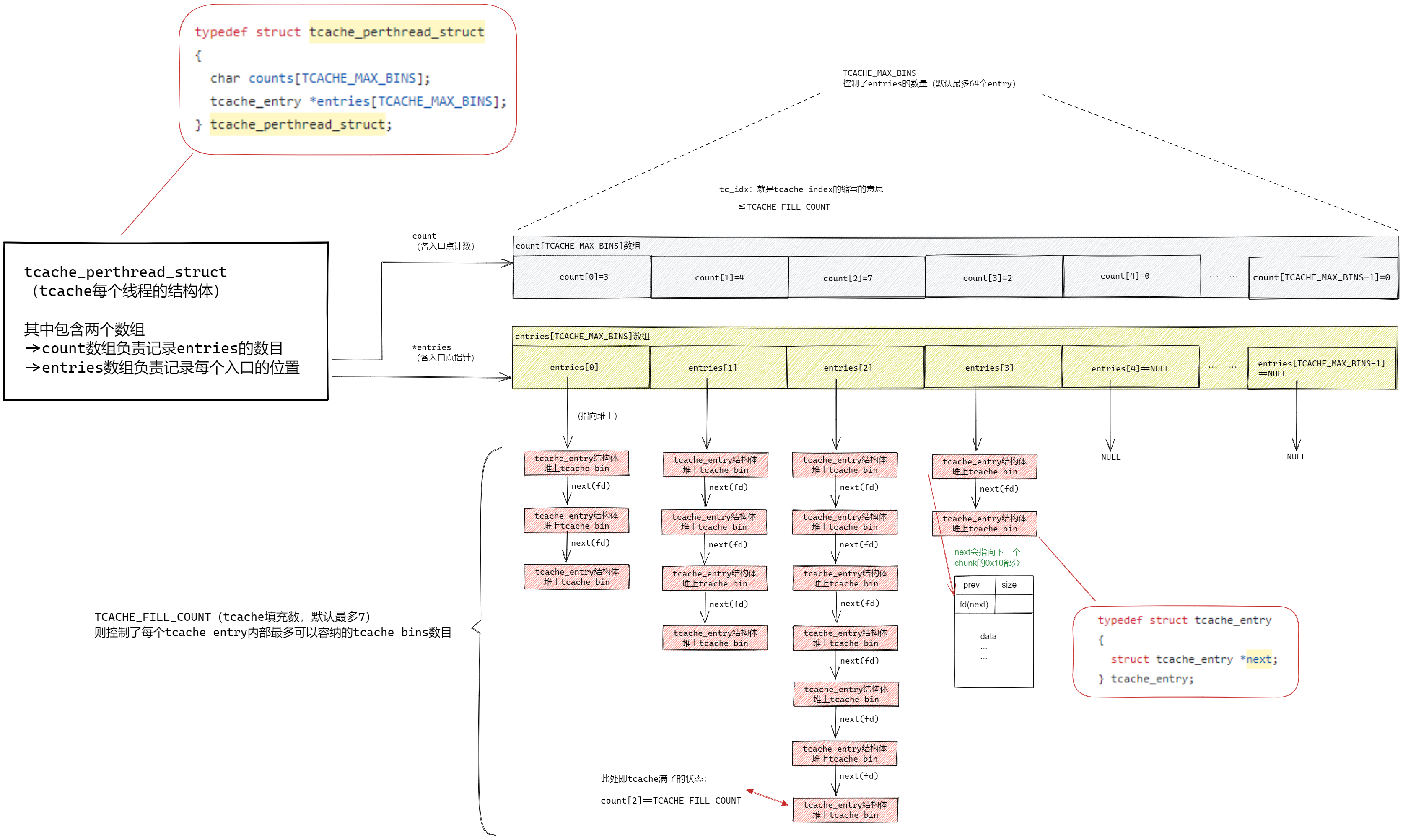

画了一下图片来纵观就非常清晰了，这里可以看清tcache的内部结构是怎么样的

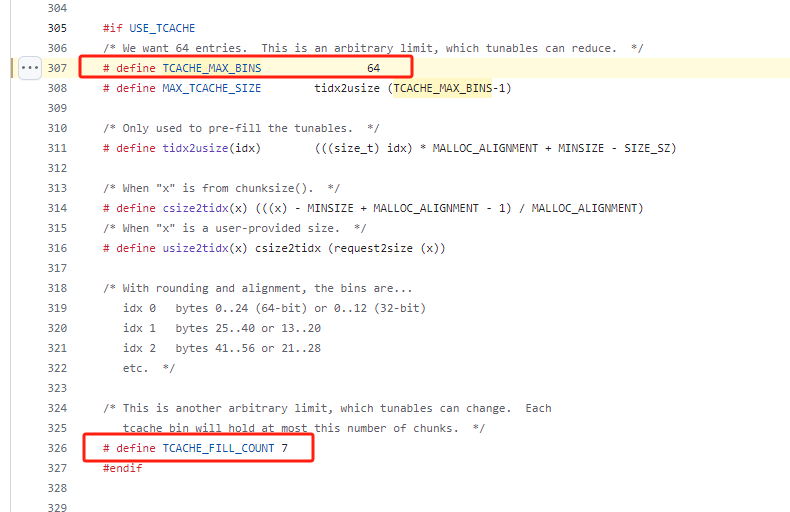

其中，一些限制值已经在代码上有预先的定义，当然这些个值也可以在编译阶段进行修改

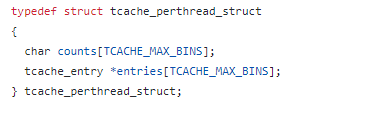

tcache_perthread_struct（2.26-2.27)

tcache_perthread_struct，顾名思义，是每个线程都维护一个的tcache结构体，可以说其就是整个tcache的主干结构体

其维护了两个数组，实际上，这两个数组的每个位置，是一一对应的关系：一个负责计数，另一个负责管理tcache,一般使用tc_idx(tcache_index)这一名称作为数组索引

而每个索引tc_idx，其实对应的是不同大小的tcache bins，比如16字节大小的各个tcaches，32字节大小的各个tcaches，64字节大小的各个tcaches，会被分门别类地摆放到各自的entries[tc_idx]之下

其分门别类的方式也比较特别，实际上tc_idx是由csize2tidx()方法生成的，其参数tbytes其实就是用户请求内存的大小

其算法只有一句话：

式中，

x指代需要分配的大小

MALLOC_ALIGNMENT为各chunk的大小单位，MALLOC_ALIGNMENT在64位下是16字节，在32位下是8字节

而MINSIZE在64位下是8字节，32位下是4字节

以下注释解释了MALLOC_ALIGNMENT的计算结果

counts负责计数，计算的数目是每个索引之下的tcache bins数目

而entryies负责保存”入口”，其指向某大小的首个tcache bins

值得一提的是，这所有的内容其实都是在堆上的，tcache_perthread_struct则更是在top_chunk附近的首个位置

tcache_entry（2.26-2.27)

早期tcache的tcache_entry结构如下

tcache_entry实际上指向tcache堆空闲块的fd位置，所以next其实跟fd是一个位置，作用相同，指向该大小tcache下的下一空闲块

早期tcache原子行为

首先了解一下tcache的最基础的行为，取用tcache和放入tcache，这两个行为的定义直接决定了tcache的安全机制是否足够安全

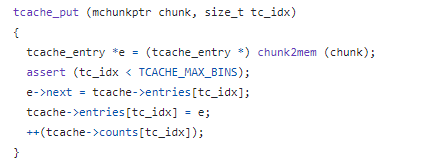

tcache_put（2.26-2.27)

这是tcache的原子行为之一：放入tcache

仅仅检查了所操作的tc_idx是否比限制值TCACHE_MAX_BINS更大，然后使用了头插法（O(1)）来加入新的tcache_entry节点，这样比尾插法（O(n)）更快

然后更新对应count[tc_idx]

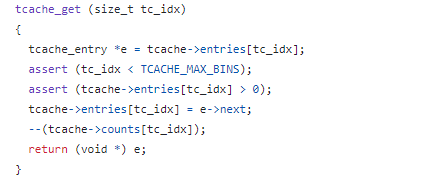

tcache_get（2.26-2.27)

这是tcache的原子行为之二：取用tcache

同样，仅仅检查了所操作的tc_idx是否比限制值TCACHE_MAX_BINS更大

然后更新对应count[tc_idx]

这里两个原子行为的问题就是，tcache太追求速度了，舍弃了一切的安全机制，不做任何检查，导致极易进行double free，或者poisoning（其实就是溢出）等攻击

实际上后期正是在这里做了一点文章，加入了安全机制

中期tcache（2.28<=glibc <=2.33）

读罢早期tcache，其实最大的问题就是没有任何检查给攻击者造成麻烦，但是矛盾就是，这本身是一种强调速度的结构，如果加入安全机制比较消耗性能，那就失去了这个结构的存在意义。所以，现今tcache引入了一种key检验的机制，目的是在尽可能低的性能开销情况下，给没有获得信息泄露能力的攻击者造成一定麻烦

https://github.com/bminor/glibc/blob/release/2.28/master/malloc/malloc.c

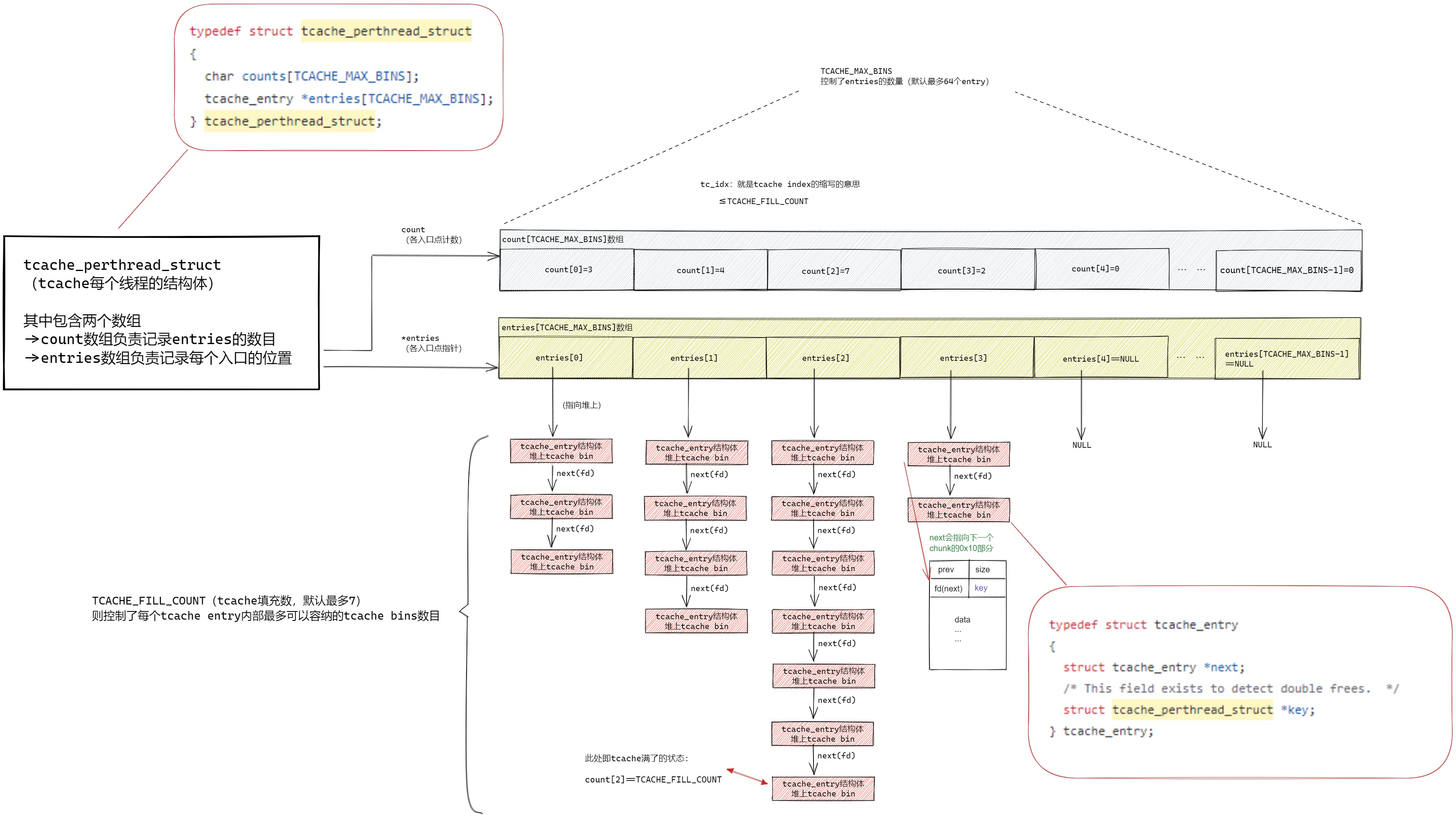

总的来说，中期直到现今的结构大体上是差不多的，示意图如下

中期tcache结构（2.28<=glibc <=2.33）

tcache_perthread_struct（2.28<=glibc <=2.33）

更换了counts的类型，从char数组变为无符号整形，也许是预防了一手类型混淆，而且本来就应该这样写吧(?)

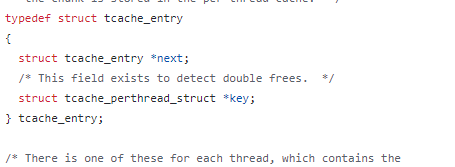

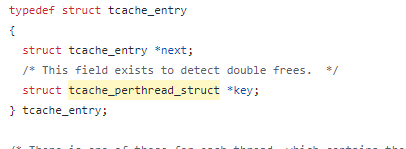

tcache_entry（2.28<=glibc <=2.33）

可以看到，原本对应于堆块的位置，放置了一个key值，这个key值就是2.28新增的安全机制的安全性保证所在

key实际上就是tcache_perthread_struct的地址，换言之，其在不同的tcache bin上是一样的值，一旦tcache_perthread_struct泄露就等于全部key的安全机制失效

而且，实际上next并没有做任何的校验，

中期tcache原子行为(tcache bin的取用和放入)

重点关注key的相关操作

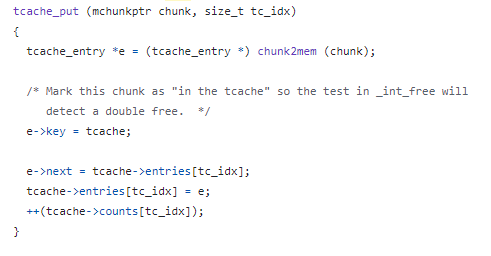

tcache_put（2.28<=glibc <=2.33)

可以看到tcache的放入时会增添key

tcache_get（2.28<=glibc <=2.33)

可以看到tcache的取出，置空了key，以免在tcache堆重叠的情况下造成key泄露

key如何于free过程进行操作验证

如果一个chunk不是由mmap（申请128KB或更大的块）分配得到，就会调用_int_free进行释放

其实就是说，fastbin,tcache bin，small large bin,unsorted bin这些都是归_int_free管的

话不多说，跟进到_int_free()

…省略部分代码…

然后，代码经过一个关于 USE_TCACHE 的if判断，就会进入这里

请先默读一句话：“在tcache这里，答错key有奖励，答对key有惩罚”

_int_free把tcache bin跟一般bins混在一起，且使用操作块的key是否正确，来判断要不要跳入验证逻辑，所以其double free防御机制只会在key正确时启动

可以看到作者使用了unlikely来引导了glibc的分支预测来提高性能，这是因为很多情况下确实是 USE_TCACHE=1跳进来这里，但很多时候都不是tcache下的那些操作，所以要给它们更侧重的性能优化，实际上这被认为是一种剪枝算法，其确实在性能近乎不受影响的代价下，最大可能地给攻击者造成麻烦。

但值得一提的是，其e->key有极低概率被其它chunk的bk值刚好相等，导致进入该检查并触发double free的检查，这样的话会造成性能上的缓慢，但毕竟概率极低，可以接受

有好些文章里说这个e->key条件下的绕过double free很难，但是ta们全都错了，只要e->key不正确，就等于不需要进行那些判断了，而且这也并不会影响tcache_put的执行

这里有个逻辑问题

只要我们的改写再稍微溢出一点点，改到tcache bin结构内比fd稍高地址的bk部分，即存放key的部分，

改成不一样的key，就能轻松绕过判断逻辑继续double free，（这里让我一度怀疑是不是看漏了什么，事实如此）

Double free检测绕过（适用至今！）

能直接改key，就等于绕过double free检测了，这种方法就不细说啦

当然，如果没有对key的直接改写能力（比如，受限的溢出长度？），还可以考虑以下两种方法：

通过覆盖free chunk的size误导tc_idx生成

（更少的溢出长度）改变被 free 的堆块的大小，于是在以上遍历时可以误导tc_idx的计算，从而使tchache进入另一entry入口，这样就能避开double free检查。

回顾tc_idx的计算方法

其算法只有一句话：

式中，

x指代需要分配的大小

MALLOC_ALIGNMENT为各chunk的大小单位，MALLOC_ALIGNMENT在64位下是16字节，在32位下是8字节

而MINSIZE在64位下是8字节，32位下是4字节

实际上我们可以通过对请求大小的伪造，从而误导tc_idx的指向，以让double free检测检查不到任何重复的块（因为在别的chunk大小的entry处进行遍历）

House of botcake:free#1 unsortedbin(无key)->#2 tcache(有key)

House of botcake，简单来说就是抓住了tcache的一个特点：它只管tcache本身的double free安全，对于unsorted bin的块，因为其bk字段与key对不上，所以不会被检查

据此可以创造堆重叠的时机

通常的利用思路就是，填充完 tcache bin 链表后，然后把一个chunkA free到 unsorted bin 中，然后把这一个chunkA 上面紧邻的chunkB free掉，这样A、B就会合并，unsorted bin中的fd指针就从chunkA 的fd指针，变成了chunkB 的fd指针，之后我们先申请一个chunk 在tcache bin中给chunk A 留下空间，利用 House of Botcake 的原理（指unsorted bin的key不正确所以不需要接受double free检测）再free chunkA, 这时候chunk A 已经double free 了，然后我们可以在unsoreted bin中申请一个比较大的空间，通过chunkB、chunkA 的相邻来改变chunkA 的fd指针

读文字始终有些干巴巴的感觉诶，那就稍微画个示意图吧，方便直接看懂

其实还是答错key反而pass掉double free检测的这种设计逻辑太离谱了…Oops

2.32引入的safe-linking机制

异或加密是很快的，这受到了ptmalloc作者的青睐，并且用于指针的加解密以防直接的泄露，这对tcache poisoning，即对tcache的next字段进行篡改的手法变得稍微麻烦了一些

https://github.com/bminor/glibc/blob/release/2.32/master/malloc/malloc.c

在2.32版本，ptmalloc引入了PROTECT_PTR，即保护指针的概念，其指针是被异或加密的，如果对系统的堆地址一无所知，将无法正确解读泄露的指针的真实值

tcache_put当然也引入了这一机制，其next指针(fd)将会与entry首块进行异或加密

safe-linking机制绕过

在新的entry被put到tcache的时候，其fd将会与0异或，换言之，没有被加密，利用这一点，可以轻松泄露heap地址

我们不难观察到，在 tcache 的一个 entry 中放入第一个 chunk 时，其同样会对该 entry 中的 “chunk” （NULL，就是0 ）进行与0的异或运算后写入到将放入 tcache 中的 chunk 的 fd 字段，若是我们能够打印该 free chunk 的fd字段，我们就可以获得位移>>12后的地址，即我们可以获得基址

其使用如下的方式进行fd指针的加密

pos即原来的position，原来的地址

而受保护指针生成时的ptr，是指定了entry下的首个tcache地址，根据头插法，其实就是最近一个加入的tcache bin

在一个entry的第一块，其tcache_chunk_last（该entry下的最后一个chunk的地址）=null，

所以这里，如果entry是新建的，就会导致异或加密的失效

((size_t) pos) >> 12) ^ 0

只要申请一个从未申请过的tcache，就能让entry入口处的tcache bin 的fd被写入未被加密的堆相关地址，左移12位即可恢复为原来fd位置的，相关联heap地址

由于heap的topchunk是brk方式分配的，其会与页进行对齐(0x1000)，其十六进制的低三位（二进制的低12位）将不会随机化，所以加上固定的页内偏移即可利用

现今tcache（glibc>=2.34）

https://github.com/bminor/glibc/blob/release/2.34/master/malloc/malloc.c

其实没有太大变化，要说的话只有key的生成方式变化了

现今key如何生成（2.34<=glibc<=2.38+）

改变并不多，2.34开始，key值是随机生成的，也就是说知道tcache_perthread_struct的地址不等于知道key，仅此而已

现今key如何于free过程进行操作验证（2.34<=glibc<=2.38+）

完全与中期相同，所以即使key保护得再好，再怎么随机化，照样可以在_int_free上绕过其判断逻辑，使相关double free检查机制作废

现今fd指针异或加密（2.32<=glibc<=2.38+）

完全与中期相同，还是那样去泄露首个entry[tc_idx]指向tcache bin的fd，就能得到无加密的堆地址

总结

不难发现，“快”这一个字，贯穿整个tcache实现的细节

tcache bin机制为了保证性能，其无法应用过于严厉的检测，并且为了通过性能测试，还使用了不安全的剪枝方式，结果把不该剪掉的枝也剪掉了

而且tcache跟加密fd指针配合的不是很到位，估计也是性能问题
